Определить погрешность базирования при установке заготовки в приспособлении. При необходимости изменить схему базирования или рассчитать допуски размеров, полученные на предыдущих операциях. (Решение → 708)

Заказ №39301

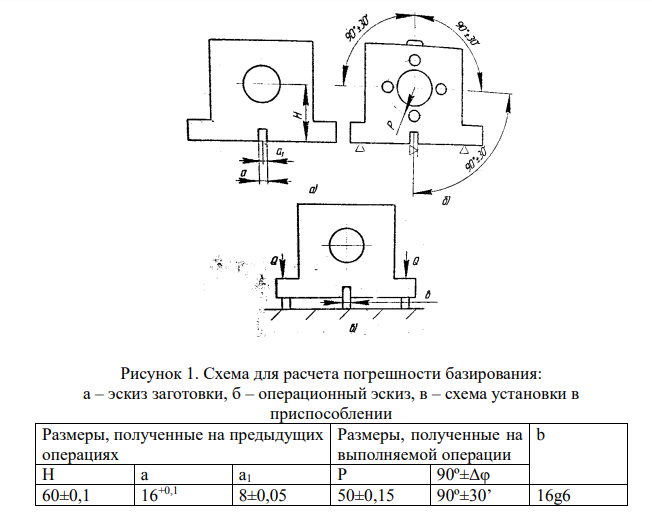

Определить погрешность базирования при установке заготовки в приспособлении. При необходимости изменить схему базирования или рассчитать допуски размеров, полученные на предыдущих операциях. Рисунок 1. Схема для расчета погрешности базирования: а – эскиз заготовки, б – операционный эскиз, в – схема установки в приспособлении Размеры, полученные на предыдущих операциях Размеры, полученные на выполняемой операции b H a a1 P 90º±Δφ 60±0,1 16 +0,1 8±0,05 50±0,15 90º±30’ 16g6

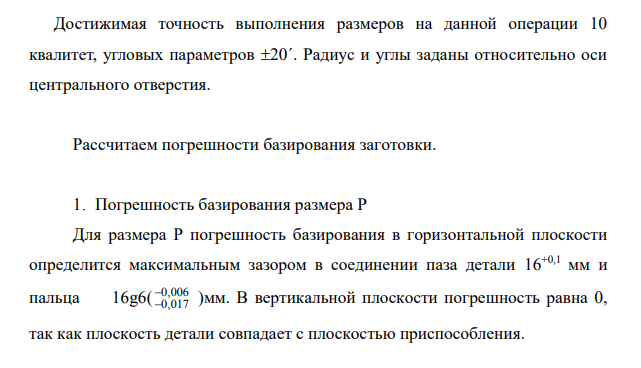

Достижимая точность выполнения размеров на данной операции 10 квалитет, угловых параметров 20´. Радиус и углы заданы относительно оси центрального отверстия. Рассчитаем погрешности базирования заготовки. 1. Погрешность базирования размера Р Для размера Р погрешность базирования в горизонтальной плоскости определится максимальным зазором в соединении паза детали 16 +0,1 мм и пальца 16g6( 0,006 0,017   )мм. В вертикальной плоскости погрешность равна 0, так как плоскость детали совпадает с плоскостью приспособления.
