На диаграмме железо-цементит постройте кривую нагрева стали 35, дать характеристику структурным составляющим. (Решение → 715)

Заказ №39301

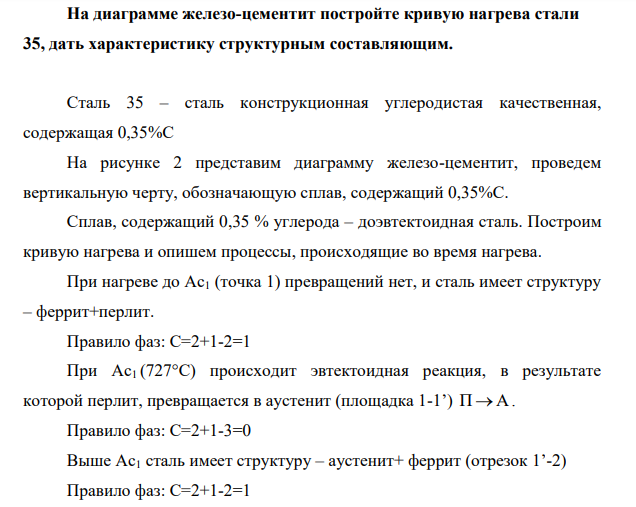

На диаграмме железо-цементит постройте кривую нагрева стали 35, дать характеристику структурным составляющим.

Сталь 35 – сталь конструкционная углеродистая качественная, содержащая 0,35%С На рисунке 2 представим диаграмму железо-цементит, проведем вертикальную черту, обозначающую сплав, содержащий 0,35%С. Сплав, содержащий 0,35 % углерода – доэвтектоидная сталь. Построим кривую нагрева и опишем процессы, происходящие во время нагрева. При нагреве до Ас1 (точка 1) превращений нет, и сталь имеет структуру – феррит+перлит. Правило фаз: С=2+1-2=1 При Ас1 (727°С) происходит эвтектоидная реакция, в результате которой перлит, превращается в аустенит (площадка 1-1’) П А  . Правило фаз: С=2+1-3=0 Выше Ас1 сталь имеет структуру – аустенит+ феррит (отрезок 1’-2) Правило фаз: С=2+1-2=1
