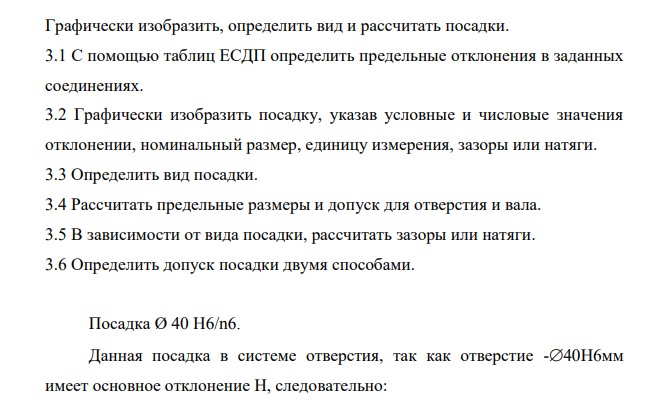

Графически изобразить, определить вид и рассчитать посадки. 3.1 С помощью таблиц ЕСДП определить предельные отклонения в заданных соединениях. 3.2 Графически изобразить посадку, указав условные и числовые значения отклонении, номинальный размер, единицу измерения, зазоры или натяги. 3.3 Определить вид посадки. 3.4 Рассчитать предельные размеры и допуск для отверстия и вала. 3.5 В зависимости от вида посадки, рассчитать зазоры или натяги. 3.6 Определить допуск посадки двумя способами. Посадка Ø 40 H6/n6

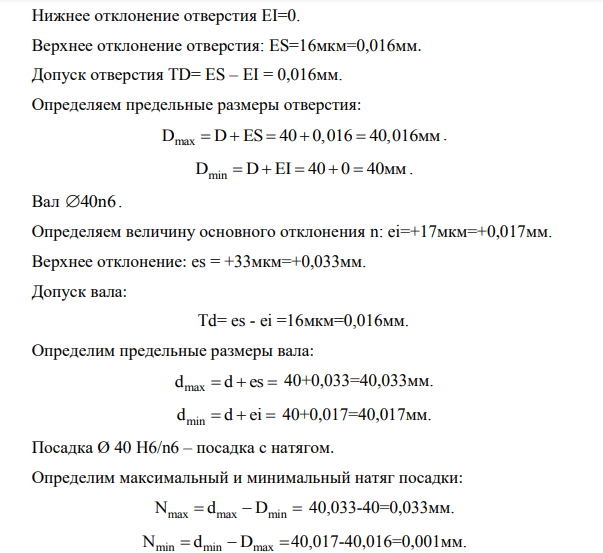

Данная посадка в системе отверстия, так как отверстие -40Н6мм имеет основное отклонение Н, следовательно: 495 Нижнее отклонение отверстия EI=0. Верхнее отклонение отверстия: ES=16мкм=0,016мм. Допуск отверстия TD= ES – EI = 0,016мм. Определяем предельные размеры отверстия: D D ES 40 0,016 40,016 max      мм. D D EI 40 0 40 min      мм. Вал 40n6. Определяем величину основного отклонения n: ei=+17мкм=+0,017мм. Верхнее отклонение: es = +33мкм=+0,033мм. Допуск вала: Td= es - ei =16мкм=0,016мм. Определим предельные размеры вала: max d d es    40+0,033=40,033мм. min d d ei    40+0,017=40,017мм. Посадка Ø 40 H6/n6 – посадка с натягом. Определим максимальный и минимальный натяг посадки: N d D max max min    40,033-40=0,033мм. N d D min min max    40,017-40,016=0,001мм. Допуск посадки: T N N N      max min 0,033-0,001=0,032мм. T N   Td+TD=0,016+0,016=0,032мм.
