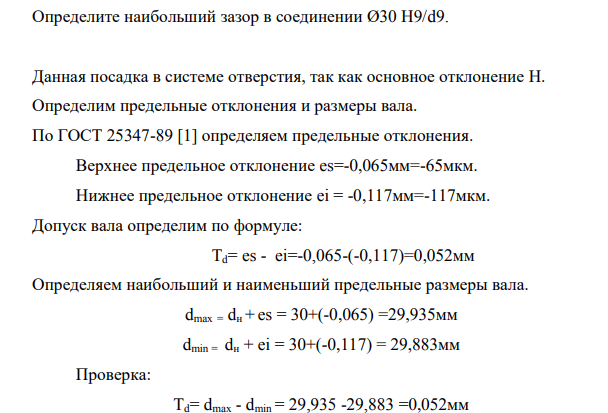

Определите наибольший зазор в соединении Ø30 Н9/d9

Данная посадка в системе отверстия, так как основное отклонение Н. Определим предельные отклонения и размеры вала. По ГОСТ 25347-89 [1] определяем предельные отклонения. Верхнее предельное отклонение es=-0,065мм=-65мкм. Нижнее предельное отклонение ei = -0,117мм=-117мкм. Допуск вала определим по формуле: Тd= es - ei=-0,065-(-0,117)=0,052мм Определяем наибольший и наименьший предельные размеры вала. dmax = dн + es = 30+(-0,065) =29,935мм dmin = dн + ei = 30+(-0,117) = 29,883мм Проверка: Тd= dmax - dmin = 29,935 -29,883 =0,052мм
