На чертежах соединений проставить обозначения заданных посадок в буквенном виде, а на чертежах деталей – обозначения полей допусков в смешанном варианте. (Решение → 730)

Заказ №39301

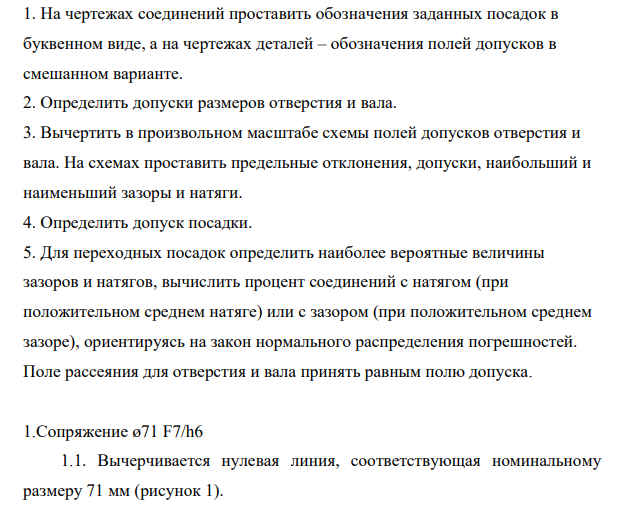

На чертежах соединений проставить обозначения заданных посадок в буквенном виде, а на чертежах деталей – обозначения полей допусков в смешанном варианте. 2. Определить допуски размеров отверстия и вала. 3. Вычертить в произвольном масштабе схемы полей допусков отверстия и вала. На схемах проставить предельные отклонения, допуски, наибольший и наименьший зазоры и натяги. 4. Определить допуск посадки. 5. Для переходных посадок определить наиболее вероятные величины зазоров и натягов, вычислить процент соединений с натягом (при положительном среднем натяге) или с зазором (при положительном среднем зазоре), ориентируясь на закон нормального распределения погрешностей. Поле рассеяния для отверстия и вала принять равным полю допуска. 1.Сопряжение ø71 F7/h6

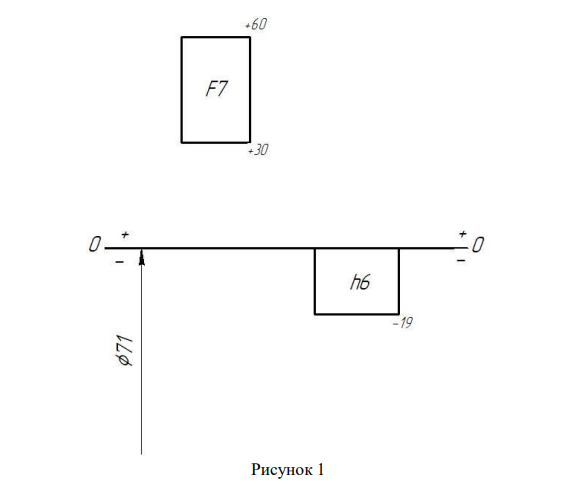

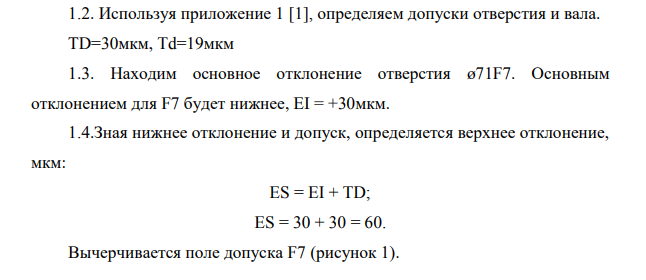

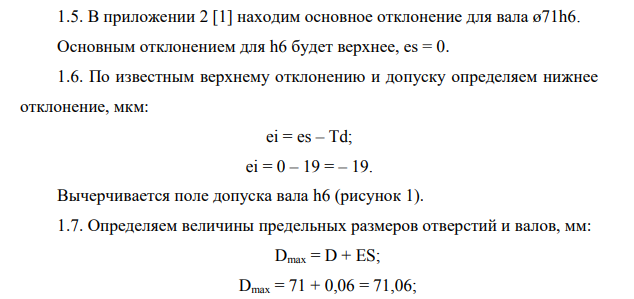

1.1. Вычерчивается нулевая линия, соответствующая номинальному размеру 71 мм (рисунок 1). 1.2. Используя приложение 1 [1], определяем допуски отверстия и вала. ТD=30мкм, Td=19мкм 1.3. Находим основное отклонение отверстия ø71F7. Основным отклонением для F7 будет нижнее, EI = +30мкм. 1.4.Зная нижнее отклонение и допуск, определяется верхнее отклонение, мкм: ES = EI + TD; ES = 30 + 30 = 60. Вычерчивается поле допуска F7 (рисунок 1). 447 Рисунок 1 1.5. В приложении 2 [1] находим основное отклонение для вала ø71h6. Основным отклонением для h6 будет верхнее, es = 0. 1.6. По известным верхнему отклонению и допуску определяем нижнее отклонение, мкм: ei = es – Td; ei = 0 – 19 = – 19. Вычерчивается поле допуска вала h6 (рисунок 1). 1.7. Определяем величины предельных размеров отверстий и валов, мм: Dmax = D + ES; Dmax = 71 + 0,06 = 71,06; Dmin = D + EI; Dmin = 71+ 0,03 = 71,03; dmax = d + es; dmax = 71 + 0 = 71 ;
