Взаимозаменяемость гладких цилиндрических соединений

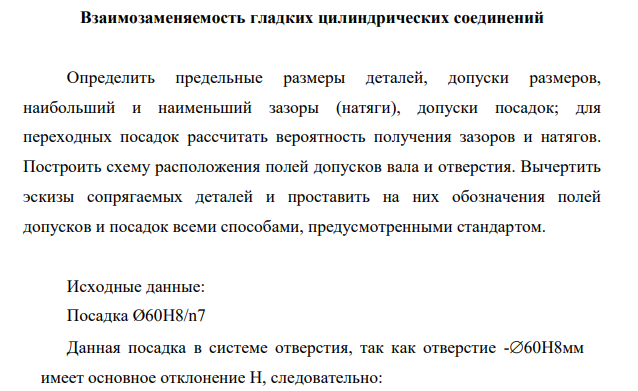

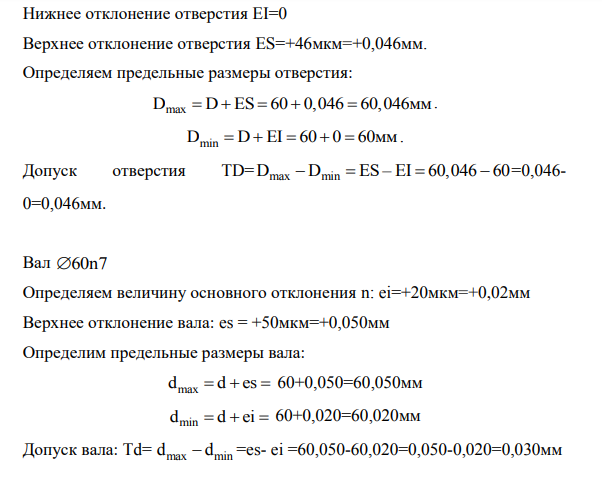

Определить предельные размеры деталей, допуски размеров, наибольший и наименьший зазоры (натяги), допуски посадок; для переходных посадок рассчитать вероятность получения зазоров и натягов. Построить схему расположения полей допусков вала и отверстия. Вычертить эскизы сопрягаемых деталей и проставить на них обозначения полей допусков и посадок всеми способами, предусмотренными стандартом. Исходные данные: Посадка Ø60H8/n7 Данная посадка в системе отверстия, так как отверстие -60Н8мм имеет основное отклонение Н, следовательно: 466 Нижнее отклонение отверстия EI=0 Верхнее отклонение отверстия ES=+46мкм=+0,046мм. Определяем предельные размеры отверстия: D D ES 60 0,046 60,046 max      мм. D D EI 60 0 60 min      мм. Допуск отверстия TD=D D 60,046 0 max min    ES – EI  6 =0,046- 0=0,046мм. Вал 60n7 Определяем величину основного отклонения n: ei=+20мкм=+0,02мм Верхнее отклонение вала: es = +50мкм=+0,050мм Определим предельные размеры вала: max d d es    60+0,050=60,050мм min d d ei    60+0,020=60,020мм Допуск вала: Td= max min d d  =es- ei =60,050-60,020=0,050-0,020=0,030мм
