Вал Ø отверстие 0,030 40 (Решение → 725)
Заказ №39301

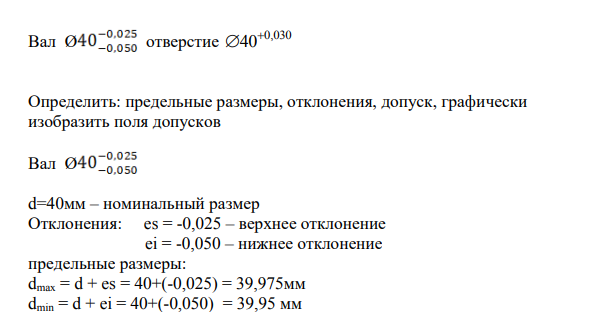

Вал Ø отверстие 0,030 40 Определить: предельные размеры, отклонения, допуск, графически изобразить поля допусков
Вал Ø d=40мм – номинальный размер Отклонения: es = -0,025 – верхнее отклонение ei = -0,050 – нижнее отклонение предельные размеры: dmax = d + es = 40+(-0,025) = 39,975мм dmin = d + ei = 40+(-0,050) = 39,95 мм допуск: Td = dmax — dmin = 39,975-39,95 = 0,025 мм Или: Td = es – ei = -0,025 - (-0,050) = 0,025 мм
