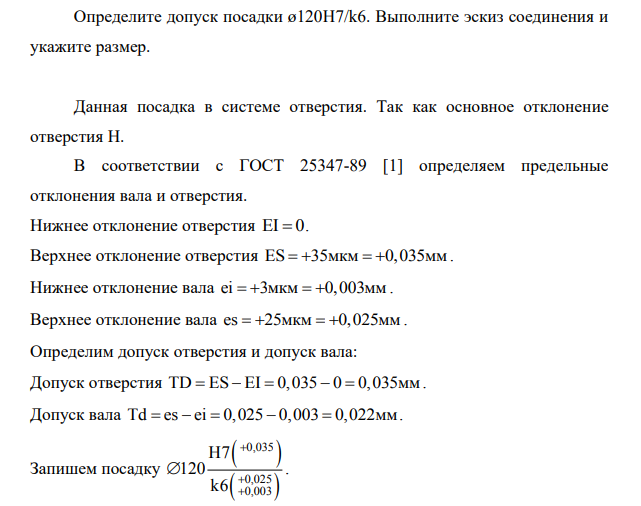

Определите допуск посадки ø120H7/k6. Выполните эскиз соединения и укажите размер.

Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25347-89 [1] определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0  . Верхнее отклонение отверстия ES 35     мкм 0,035мм. Нижнее отклонение вала ei 3     мкм 0,003мм . Верхнее отклонение вала es 25     мкм 0,025мм. Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,035 0 0,035      мм. Допуск вала Td es ei 0,025 0,003 0,022      мм. Запишем посадку     0,035 0,025 0,003 H7 120 k6     . Определим предельные размеры отверстия и вала:
