Определите допуск параллельности шпоночного паза вала ø80мм, определите наибольший натяг между шпонкой и пазом вала ø80мм. (Решение → 722)

Заказ №39301

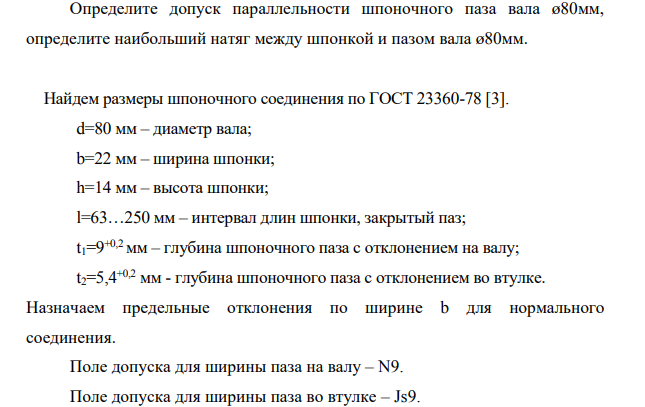

Определите допуск параллельности шпоночного паза вала ø80мм, определите наибольший натяг между шпонкой и пазом вала ø80мм.

Найдем размеры шпоночного соединения по ГОСТ 23360-78 [3]. d=80 мм – диаметр вала; b=22 мм – ширина шпонки; h=14 мм – высота шпонки; l=63…250 мм – интервал длин шпонки, закрытый паз; t1=9+0,2 мм – глубина шпоночного паза с отклонением на валу; t2=5,4+0,2 мм - глубина шпоночного паза с отклонением во втулке. Назначаем предельные отклонения по ширине b для нормального соединения. Поле допуска для ширины паза на валу – N9. Поле допуска для ширины паза во втулке – Js9.
