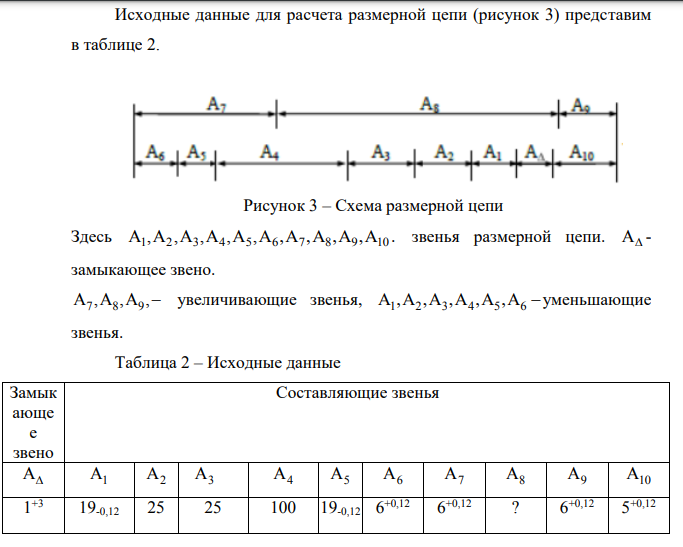

Исходные данные для расчета размерной цепи (рисунок 3) представим в таблице 2. Рисунок 3 – Схема размерной цепи Здесь A ,A ,A ,A ,A , 1 2 3 4 5 6 7 8 9 10 А ,А ,А ,А ,А . звенья размерной цепи. A - замыкающее звено. A ,A ,A , 7 8 9  увеличивающие звенья, А ,А ,А ,A ,A ,А 1 2 3 4 5 6 уменьшающие звенья. Таблица 2 – Исходные данные Замык ающе е звено Составляющие звенья A A1 А2 A3 A4 A5 A6 A7 A8 A9 A10 1 +3 19-0,12 25 25 100 19-0,12 6 +0,12 6 +0,12 ? 6 +0,12 5 +0,12

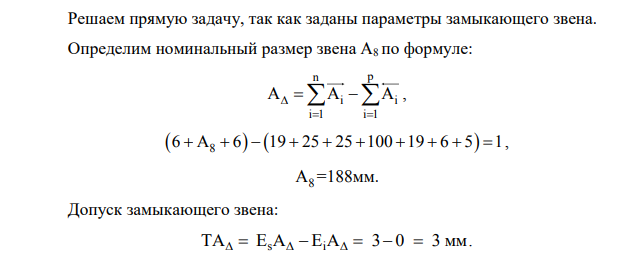

Решаем прямую задачу, так как заданы параметры замыкающего звена. Определим номинальный размер звена A8 по формуле: n р i i i 1 i 1 A A A        , 6 A 6 19 25 25 100 19 6 5 1           8    , A8 =188мм. Допуск замыкающего звена: ТА E 3 0 3 мм   sА E А    i    . 472 Решаем задачу способом назначения допусков одного квалитета, методом полной взаимозаменяемости. Определяем число единиц допуска k i i 1 m 1 k Бi i 1 ТА ТА a i                ,     3000 120 120 120 120 120 120 a 296 1,31 1,31 2,17 2,9            . Данное число единиц допуска находится между 13 (а=250) и 14 (а=400) квалитетами. Назначаем допуски на составляющие звенья по 13 квалитету, также назначаем предельные отклонения кроме звена А4 . ТА2 = 0,330 мм (330 мкм). ТА3 = 0,330 мм (330мкм). ТА8 = 0,720 мм (720 мкм). Назначаем предельные отклонения на размеры звеньев: А2 = 25-0,33 мм, А3 = 25-0,33 мм, А8 = 188-0,72 мм. Результаты расчетов сведем в таблицу 3. Таблица 3 – Результаты расчетов размерной цепи
