Подберите легкоплавкий сплав для подшипника скольжения: а) расшифруйте состав и определите, к какой группе относиться данный сплав; б) опишите микроструктуру сплава; в) укажите основные свойства и требования, предъявляемые к сплаву. (Решение → 732)

Заказ №39301

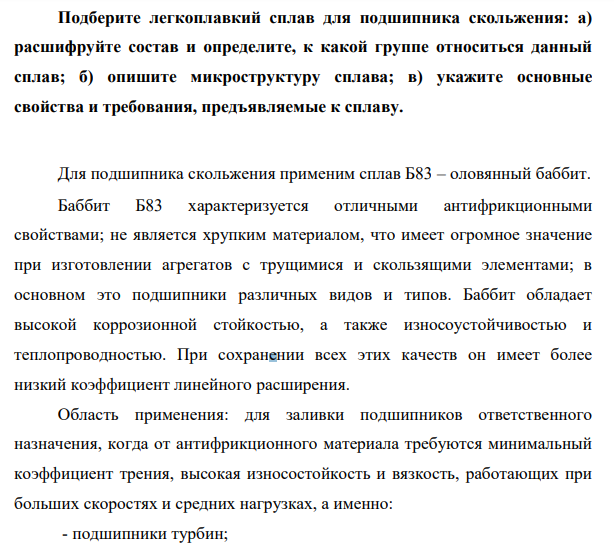

Подберите легкоплавкий сплав для подшипника скольжения: а) расшифруйте состав и определите, к какой группе относиться данный сплав; б) опишите микроструктуру сплава; в) укажите основные свойства и требования, предъявляемые к сплаву.

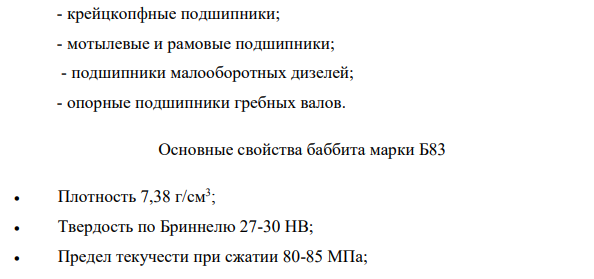

Для подшипника скольжения применим сплав Б83 – оловянный баббит. Баббит Б83 характеризуется отличными антифрикционными свойствами; не является хрупким материалом, что имеет огромное значение при изготовлении агрегатов с трущимися и скользящими элементами; в основном это подшипники различных видов и типов. Баббит обладает высокой коррозионной стойкостью, а также износоустойчивостью и теплопроводностью. При сохранении всех этих качеств он имеет более низкий коэффициент линейного расширения. Область применения: для заливки подшипников ответственного назначения, когда от антифрикционного материала требуются минимальный коэффициент трения, высокая износостойкость и вязкость, работающих при больших скоростях и средних нагрузках, а именно: - подшипники турбин; - крейцкопфные подшипники; - мотылевые и рамовые подшипники; - подшипники малооборотных дизелей; - опорные подшипники гребных валов. Основные свойства баббита марки Б83  Плотность 7,38 г/см3 ;  Твердость по Бриннелю 27-30 НВ;  Предел текучести при сжатии 80-85 МПа; 435  Предел прочности при сжатии 110-120 МПа;  Температура начала плавления 2400С;  Температура плавления 3700С;  Температура заливки 440-4600С;  Спокойная ударная нагрузка 19,6 МПа;  Удельное давление 14,7 МПа;  Окружная скорость 50м/с;  Рабочая температура 750С. В целом баббиты нашли широкое применение для заливки подшипников и для приготовления мягких припоев. В состав баббитов могут входить следующие элементы: сурьма, медь, олово, свинец, никель, теллур, кальций, натрий, мышьяк, кадмий, алюминий, магний, кремний и др. Плавка баббитов может производиться в одном или в двух тиглях одновременно. Плавка в одном тигле неизбежно приводит к более высокому перегреву сплава, а это нежелательно, в то время, как плавка баббитов в двух тиглях дает возможность избежать перегрева металла, а, следовательно, уменьшить угар.
