Рассчитать составной токарный резец на прочность. Исходные данные: Вид обработки – Черновое растачивание глухого отверстия. Форма сечения державки – квадратная. Материал режущей части – Т5К10 Материал заготовки – ст 5, σв = 600МПа. диаметр заготовки D = 40 мм обработанный диаметр d=44мм подача S=0,2мм вылет резца l = 60 мм (Решение → 737)

Заказ №39301

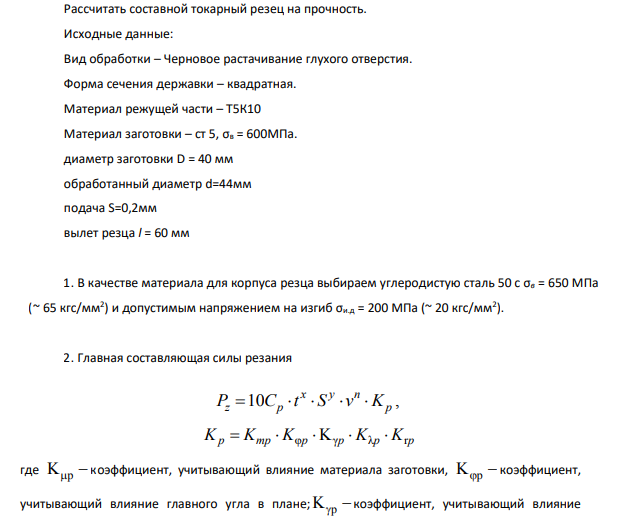

Рассчитать составной токарный резец на прочность. Исходные данные: Вид обработки – Черновое растачивание глухого отверстия. Форма сечения державки – квадратная. Материал режущей части – Т5К10 Материал заготовки – ст 5, σв = 600МПа. диаметр заготовки D = 40 мм обработанный диаметр d=44мм подача S=0,2мм вылет резца l = 60 мм

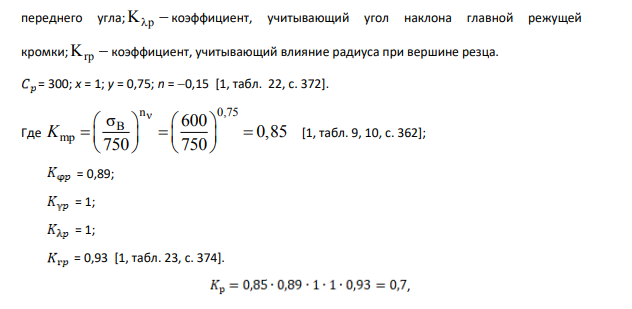

1. В качестве материала для корпуса резца выбираем углеродистую сталь 50 с σв = 650 МПа (~ 65 кгс/мм2 ) и допустимым напряжением на изгиб σи.д = 200 МПа (~ 20 кгс/мм2 ). 2. Главная составляющая силы резания 10 , x y n P C t S v K z p p      K K K K K p mp p p p p      φ γ λ r K где Kp  коэффициент, учитывающий влияние материала заготовки, Kp  коэффициент, учитывающий влияние главного угла в плане; Kp коэффициент, учитывающий влияние переднего угла; Kp  коэффициент, учитывающий угол наклона главной режущей кромки; Krp  коэффициент, учитывающий влияние радиуса при вершине резца. = 300; x = 1; y = 0,75; n = 0,15 [1, табл. 22, с. 372]. Где n 0,75 ν В mр σ 600 0,85 750 750 K                [1, табл. 9, 10, с. 362]; = 0,89; = 1; = 1; = 0,93 [1, табл. 23, с. 374]. , 418 Определяем скорость резания v v m x y ст С К
