Для заданного вида обработки необходимо: 1. Выполнить схему обработки с указанием необходимых движений и глубины резания. 2. Выбрать режущий инструмент: вид материал режущей части, геометрию. (Решение → 736)
Заказ №39301

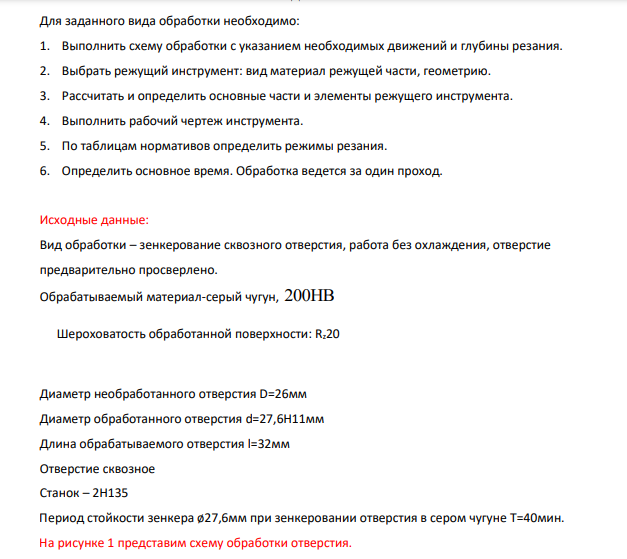

Для заданного вида обработки необходимо: 1. Выполнить схему обработки с указанием необходимых движений и глубины резания. 2. Выбрать режущий инструмент: вид материал режущей части, геометрию. 3. Рассчитать и определить основные части и элементы режущего инструмента. 4. Выполнить рабочий чертеж инструмента. 5. По таблицам нормативов определить режимы резания. 6. Определить основное время. Обработка ведется за один проход. Исходные данные: Вид обработки – зенкерование сквозного отверстия, работа без охлаждения, отверстие предварительно просверлено. Обрабатываемый материал-серый чугун, 200НВ Шероховатость обработанной поверхности: Rz20

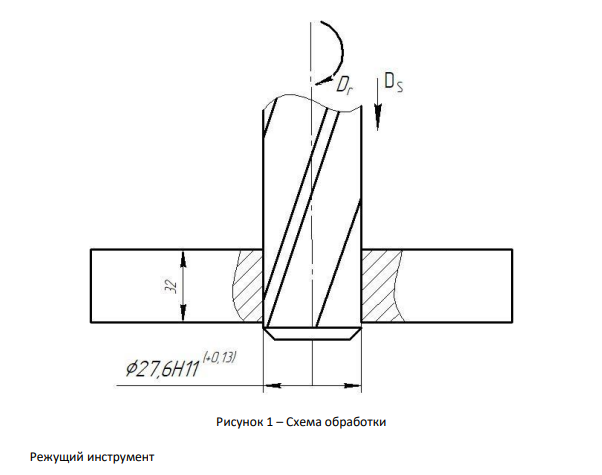

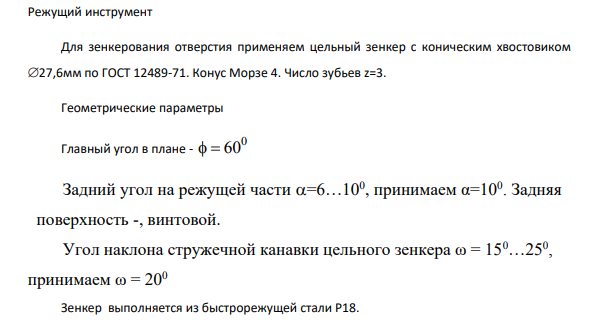

Диаметр необработанного отверстия D=26мм Диаметр обработанного отверстия d=27,6Н11мм Длина обрабатываемого отверстия l=32мм Отверстие сквозное Станок – 2Н135 Период стойкости зенкера ø27,6мм при зенкеровании отверстия в сером чугуне T=40мин. На рисунке 1 представим схему обработки отверстия. 421 Рисунок 1 – Схема обработки Режущий инструмент Для зенкерования отверстия применяем цельный зенкер с коническим хвостовиком 27,6мм по ГОСТ 12489-71. Конус Морзе 4. Число зубьев z=3. Геометрические параметры Главный угол в плане - 0 60 Задний угол на режущей части =6…100 , принимаем α=100 . Задняя поверхность -, винтовой. Угол наклона стружечной канавки цельного зенкера ω = 150…250 , принимаем ω = 200 Зенкер выполняется из быстрорежущей стали Р18. Режимы резания Определение глубины резания при зенкеровании
