Для сборочного узла выходного вала (рисунок 1), составить размерную цепь. Определить допуски и предельные отклонения для указанных размеров деталей, исходя из значений минимального функционального зазора Smin, и его допуска Т(S) следующими методами (Решение → 729)

Заказ №39301

Для сборочного узла выходного вала (рисунок 1), составить размерную
цепь. Определить допуски и предельные отклонения для указанных размеров
деталей, исходя из значений минимального функционального зазора Smin, и
его допуска Т(S) следующими методами:
1. Вероятностным методом (Р=0,9973)
2. Методом предельных отклонений

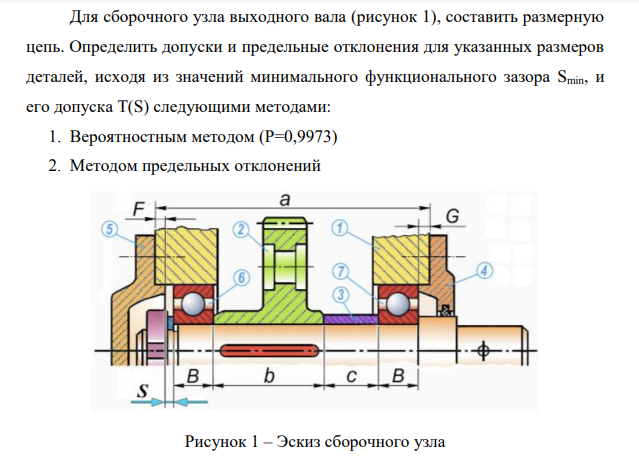

Рисунок 1 – Эскиз сборочного узла

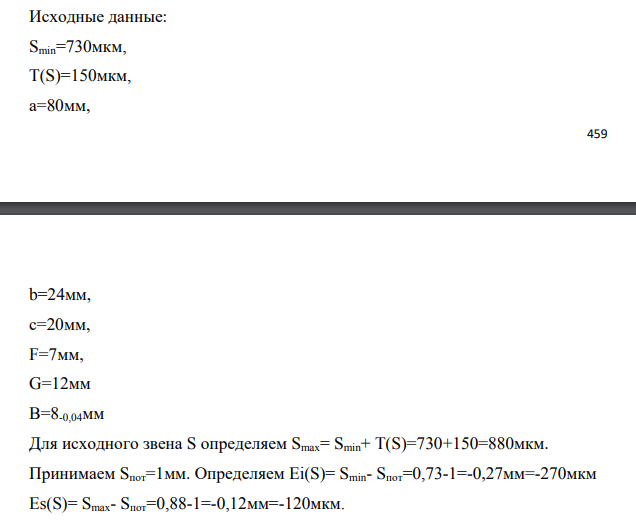

Исходные данные:
Smin=730мкм,
T(S)=150мкм,
а=80мм,

Для исходного звена S определяем Smax= Smin+ T(S)=730+150=880мкм. Принимаем Sпот=1мм. Определяем Ei(S)= Smin- Sпот=0,73-1=-0,27мм=-270мкм Es(S)= Smax- Sпот=0,88-1=-0,12мм=-120мкм. Середина поля допуска замыкающего звена: Eс(S)=( Es+ Ei)/2=(-120-270)/2=-195мкм Составляем размерную цепь. Рисунок 2 – Размерная цепь сборочного узла В этой цепи: замыкающее звено 0,120 А S 1 0 0,270     Увеличивающее звено А1=a=80 Уменьшающие звенья: А b 24 2   ; А с 20 3   ; А F 7 4   ; А G 12 5   ; А В 8 6 0,04    ; А В 8 7 0,04    Проводим расчеты по вероятностному методу. Определяем среднее значение числа единиц допуска.       k 2 2 0 v i 1 ср m k 1 2 j j 1 ТА TA a i         461 TAv - заданные значения допусков составляющих звеньев       2 2 2 ср 2 2 2 2 150 40 40 a 59,7 1,31 1,31 0,9 1,08        , Р=0,9973. Полученное значение находится между a=40 для 9-го квалитета и а=64 для 10-го квалитета. Поэтому выбираем IT10 для звена А3(втулка) и IT9 для всех остальных составляющих звеньев. Т(А1 )= 74 мкм; Т(А2) = 52мкм; ТА3 = 84мкм; Т(А4 )= 36мкм; Т(А5 )= 43мкм. Расчетные данные сводим в таблицу 1.
