Рассчитать составной токарный резец на прочность. Исходные данные: Вид обработки – черновая обработка наружной цилиндрической поверхности. Форма сечения державки – прямоугольная. (Решение → 711)
Заказ №39301

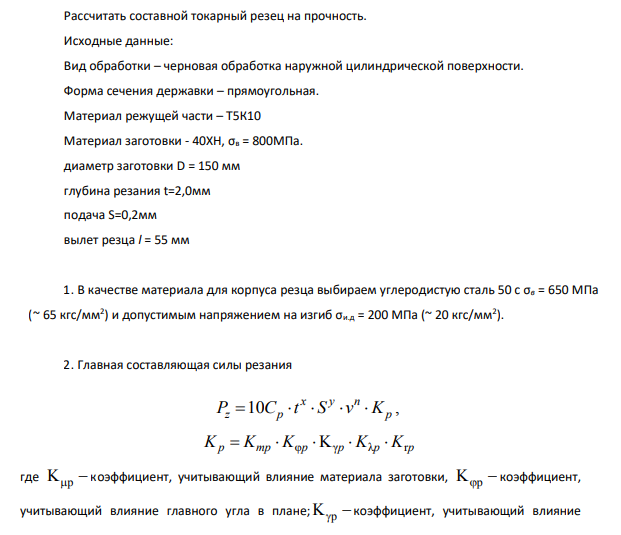

Рассчитать составной токарный резец на прочность. Исходные данные: Вид обработки – черновая обработка наружной цилиндрической поверхности. Форма сечения державки – прямоугольная. Материал режущей части – Т5К10 Материал заготовки - 40ХН, σв = 800МПа. диаметр заготовки D = 150 мм глубина резания t=2,0мм подача S=0,2мм вылет резца l = 55 мм

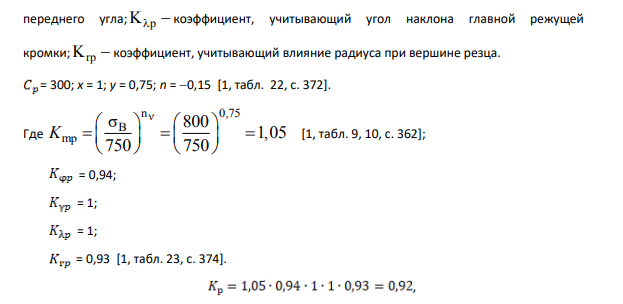

1. В качестве материала для корпуса резца выбираем углеродистую сталь 50 с σв = 650 МПа (~ 65 кгс/мм2 ) и допустимым напряжением на изгиб σи.д = 200 МПа (~ 20 кгс/мм2 ). 2. Главная составляющая силы резания 10 , x y n P C t S v K z p p K K K K K p mp p p p p φ γ λ r K где Kp коэффициент, учитывающий влияние материала заготовки, Kp коэффициент, учитывающий влияние главного угла в плане; Kp коэффициент, учитывающий влияние переднего угла; Kp коэффициент, учитывающий угол наклона главной режущей кромки; Krp коэффициент, учитывающий влияние радиуса при вершине резца. = 300; x = 1; y = 0,75; n = 0,15 [1, табл. 22, с. 372]. Где n 0,75 ν В mр σ 800 1,05 750 750 K [1, табл. 9, 10, с. 362]; = 0,94; = 1; = 1; = 0,93 [1, табл. 23, с. 374].
