Выполнить расчет параметров размерной цепи. 4.1 Зарисовать эскиз. 4.2 Определить вид размерной цепи. 4.3 Составить размерные цепи 4.4 Определить увеличивающие и уменьшающие звенья для каждой размерной цепи. 4.5 Обозначить все звенья размерной цепи: 4.6 Определить номинальный размер замыкающего звена А∆ (Решение → 707)
Заказ №39301

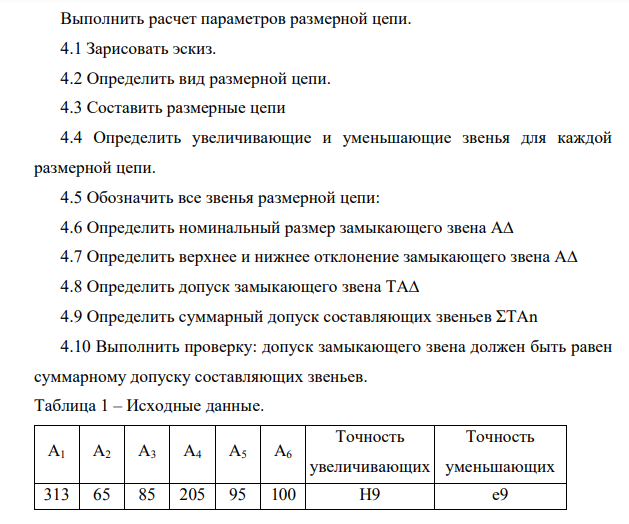

Выполнить расчет параметров размерной цепи. 4.1 Зарисовать эскиз. 4.2 Определить вид размерной цепи. 4.3 Составить размерные цепи 4.4 Определить увеличивающие и уменьшающие звенья для каждой размерной цепи. 4.5 Обозначить все звенья размерной цепи: 4.6 Определить номинальный размер замыкающего звена А∆ 4.7 Определить верхнее и нижнее отклонение замыкающего звена А∆ 4.8 Определить допуск замыкающего звена ТА∆ 4.9 Определить суммарный допуск составляющих звеньев ƩТАn 4.10 Выполнить проверку: допуск замыкающего звена должен быть равен суммарному допуску составляющих звеньев. Таблица 1 – Исходные данные. А1 А2 А3 А4 А5 А6 Точность увеличивающих звеньев Точность уменьшающих 313 65 85 205 95 100 Н9 звенье

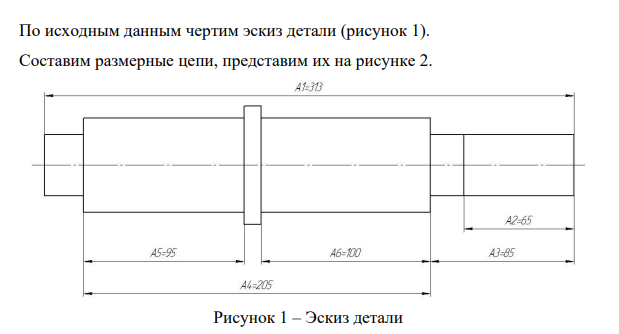

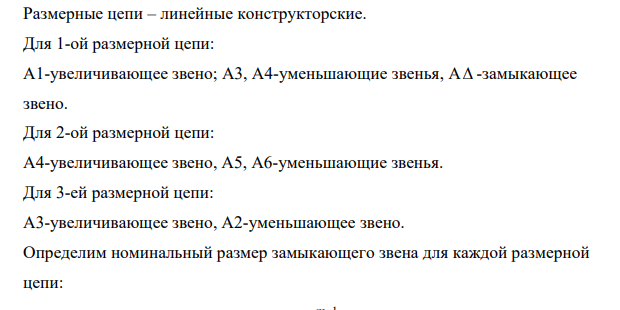

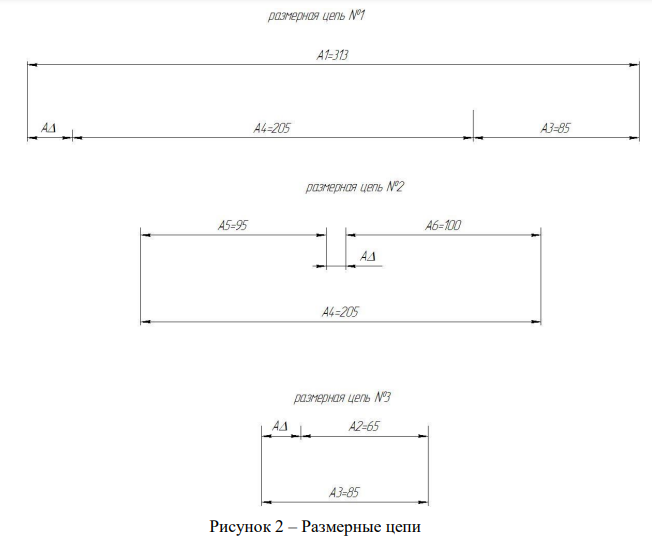

По исходным данным чертим эскиз детали (рисунок 1). Составим размерные цепи, представим их на рисунке 2. Рисунок 1 – Эскиз детали 528 Рисунок 2 – Размерные цепи Размерные цепи – линейные конструкторские. Для 1-ой размерной цепи: А1-увеличивающее звено; А3, А4-уменьшающие звенья, А -замыкающее звено. Для 2-ой размерной цепи: А4-увеличивающее звено, А5, А6-уменьшающие звенья. Для 3-ей размерной цепи: А3-увеличивающее звено, А2-уменьшающее звено. Определим номинальный размер замыкающего звена для каждой размерной цепи: где m 1 - общее количество составляющих звеньев размерной цепи; i - передаточное отношение i-го составляющего звена ( i 1 , если звено Ai является увеличивающим, и i 1 , если звено Ai является уменьшающим). 1. A 1 205 1 85 1 313 23 мм 2. A 1 205 1 95 1 100 10 мм 3. A 1 85 1 65 20 мм Определим предельные отклонения звеньев размерных цепей: 1. А1=313Н9 0,130 мм; А3=85e9 0,072 0,159 мм A4=205e9 0,100 0,215 мм. 2. A4=205H9 0,115 мм, A5=95e9 0,072 0,159 мм A6=100e9 0,072 0,159 мм. 3. A3=85H9 0,087 мм, A2=65e9 0,060 0,134 мм.
