Определить диаметр поршня пневматического цилиндра на штоке, которого усилие Q, если заданы сила зажима Р, коэффициент, учитывающий потери от трения =0,85 и геометрические параметры приспособления. (Решение → 700)
Заказ №39301
Определить диаметр поршня пневматического цилиндра на штоке, которого усилие Q, если заданы сила зажима Р, коэффициент, учитывающий потери от трения =0,85 и геометрические параметры приспособления. Давление сжатого воздуха в пневмосети – 0,4МПа. Дано: Р1=0,4кН. L1=70мм. l1/l=2,8.

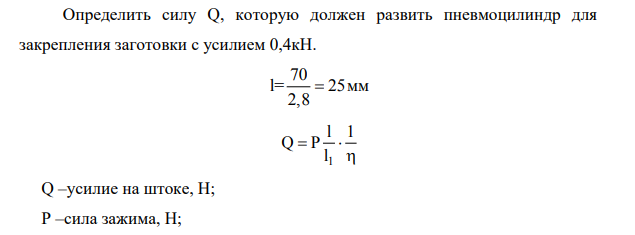

Определить силу Q, которую должен развить пневмоцилиндр для закрепления заготовки с усилием 0,4кН. l= 70 25 2,8 мм 1 l 1 Q P l Q –усилие на штоке, Н; Р –сила зажима, Н; ℓ, ℓ1 –плечи сил, мм η –коэффициент трения 25 1 Q 0,4 0,168кН 168Н
- Определить погрешность базирования по заданной схеме базирования Исходные данные: Базирование Схема установки Погрешность базирования при установке цилиндрических заготовок в призму По наружной цилиндрической поверхности в призме. Обработка плоской поверхности Н2=0,056 Дано D=90h8мм 2α=90º β=50º H2-?
- Расчет и выбор посадки с натягом В соответствии с заданием следует рассчитать и выбрать из системы отверстия посадку с натягом, желательно предпочти-тельного применения [9], по следующим исходным данным: диаметр сопряжения d = 240 мм;
- Расчет и выбор посадки с зазором номинальный диаметр сопряжения d= 68 мм; длина сопряжения l = 96 мм; частота вращения вала n= 950 мин-1 ;
- Для заданной посадки определить: номинальные размеры отверстия и вала, систему, предельные отклонения, допуск на обработку, предельный зазор (натяг), допуск посадки, годность детали с указанными действительными размерами.
- Исходные данные: Диаметр соединения d 20 мм Вид сопряжения – плотное
- На вертикально-сверлильном станке 2Н135 зенкеруют предварительно обработанное сквозное отверстие диаметром d=42мм до диаметра D=45H15мм на глубину l=45мм.
- Выполнить расчет параметров размерной цепи. 4.1 Зарисовать эскиз. 4.2 Определить вид размерной цепи. 4.3 Составить размерные цепи 4.4 Определить увеличивающие и уменьшающие звенья для каждой размерной цепи. 4.5 Обозначить все звенья размерной цепи: 4.6 Определить номинальный размер замыкающего звена А∆
- Анализ исходных данных 1.1 Анализ технических требований Анализ точности размеров детали «Шток» до IT9. IT7: ø6f7 0,010 0,022 . IT9: ø9,3h9(-0,036)
- Выбор допусков размеров и посадок гладких соединений, допусков формы, норм шероховатости поверхностей
- Опишите явление полиморфизма в приложении к железу, укажите основные характеристики (координационное число, плотность упаковки, параметр) гранецентрированной кристаллической решетки железа.
- Приведите диаграмму состояния системы олово - цинк. Укажите во всех областях диаграмм состояния структурные составляющие. Постройте кривую охлаждения для сплава, содержащего 40% цинка.
- Опишите классификацию и маркировку серых чугунов.
- Вычертите диаграмму состояния железо-карбид железа. Укажите во всех областях диаграммы состояния структурные составляющие. Опишите превращения и постройте кривую охлаждения для сплава, содержащего 3,0% С.
- Как классифицируются легированные стали по микроструктуре в равновесном состоянии? Приведите примеры легированных сталей соответствующих структурных групп.
