Расчет и выбор посадки с натягом В соответствии с заданием следует рассчитать и выбрать из системы отверстия посадку с натягом, желательно предпочти-тельного применения [9], по следующим исходным данным: диаметр сопряжения d = 240 мм; (Решение → 702)
Заказ №39301

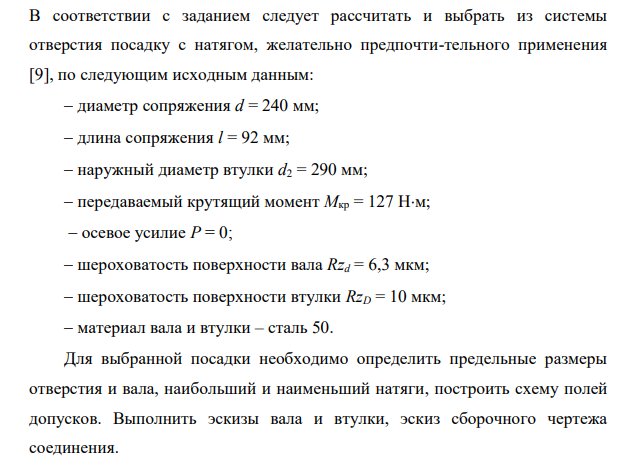

Расчет и выбор посадки с натягом В соответствии с заданием следует рассчитать и выбрать из системы отверстия посадку с натягом, желательно предпочти-тельного применения [9], по следующим исходным данным: диаметр сопряжения d = 240 мм; длина сопряжения l = 92 мм; наружный диаметр втулки d2 = 290 мм; передаваемый крутящий момент Мкр = 127 Нм; осевое усилие Р = 0; шероховатость поверхности вала Rzd = 6,3 мкм; шероховатость поверхности втулки RzD = 10 мкм; материал вала и втулки – сталь 50.

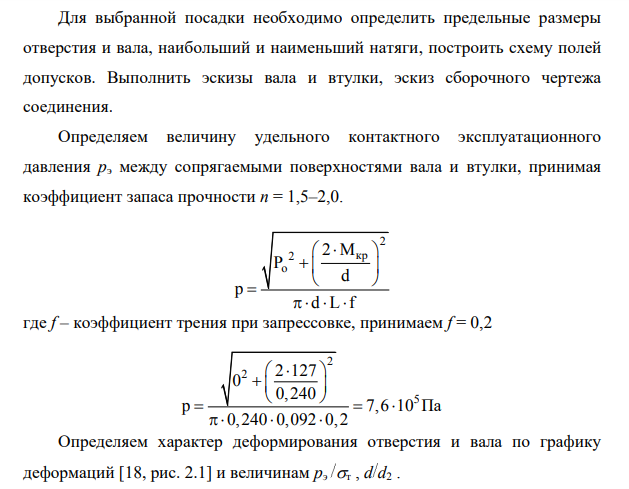

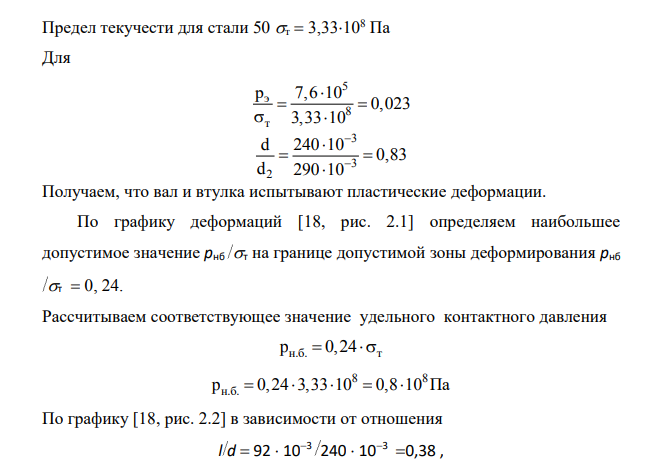

Для выбранной посадки необходимо определить предельные размеры отверстия и вала, наибольший и наименьший натяги, построить схему полей допусков. Выполнить эскизы вала и втулки, эскиз сборочного чертежа соединения. Определяем величину удельного контактного эксплуатационного давления рэ между сопрягаемыми поверхностями вала и втулки, принимая коэффициент запаса прочности п = 1,5–2,0. 2 2 кр o 2 М P d p d L f где f – коэффициент трения при запрессовке, принимаем f = 0,2 2 2 5 2 127 0 0,240 p 7,6 10 Па 0,240 0,092 0,2 Определяем характер деформирования отверстия и вала по графику деформаций [18, рис. 2.1] и величинам pэ т , d d2 . 552 Предел текучести для стали 50 т 3,33108 Па Для 5 э 8 т р 7,6 10 0,023 3,33 10 3 3 2 d 240 10 0,83 d 290 10 Получаем, что вал и втулка испытывают пластические деформации. По графику деформаций [18, рис. 2.1] определяем наибольшее допустимое значение pнб т на границе допустимой зоны деформирования pнб т 0, 24. Рассчитываем соответствующее значение удельного контактного давления н.б. т p 0,24 8 8 н.б. p 0,24 3,33 10 0,8 10 Па По графику [18, рис. 2.2] в зависимости от отношения l d 92 103 240 103 0,38 , определяем коэффициент неравномерности распределения удельного давления Получаем = 0,78. Рассчитываем допустимое для этого коэффициента значение удельного давления нб.доп нб р р 8 8 нб.доп р 0,8 10 0,78 0,62 10 Па Определяем коэффициенты формы отверстия 2 н 2 D D 2 н 2 d 1 d C d 1 d
![Расчет и выбор посадки с натягом В соответствии с заданием следует рассчитать и выбрать из системы отверстия посадку с натягом, желательно предпочти-тельного применения [9], по следующим исходным данным: диаметр сопряжения d = 240 мм;](/media/img/image_ToLw1pH.png)
![Расчет и выбор посадки с натягом В соответствии с заданием следует рассчитать и выбрать из системы отверстия посадку с натягом, желательно предпочти-тельного применения [9], по следующим исходным данным: диаметр сопряжения d = 240 мм;](/media/img/image_oyihOmS.png)
![Расчет и выбор посадки с натягом В соответствии с заданием следует рассчитать и выбрать из системы отверстия посадку с натягом, желательно предпочти-тельного применения [9], по следующим исходным данным: диаметр сопряжения d = 240 мм;](/media/img/image_UQYkK6B.png)
![Расчет и выбор посадки с натягом В соответствии с заданием следует рассчитать и выбрать из системы отверстия посадку с натягом, желательно предпочти-тельного применения [9], по следующим исходным данным: диаметр сопряжения d = 240 мм;](/assets/img/1.png)
