Выбор метода получений заготовки Необходимо провести анализ двух различных методов получения заготовки для детали «Шток». Учитывая материал штока, рассматриваем сортовой прокат или штамповку.

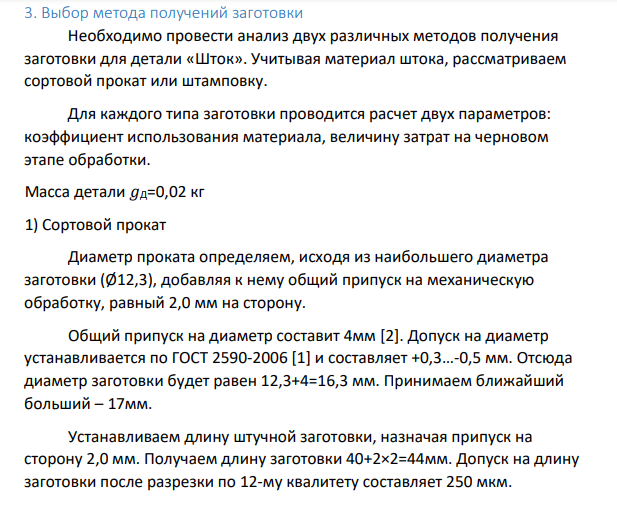

Для каждого типа заготовки проводится расчет двух параметров: коэффициент использования материала, величину затрат на черновом этапе обработки. Масса детали 𝑔Д=0,02 кг 1) Сортовой прокат Диаметр проката определяем, исходя из наибольшего диаметра заготовки (Ø12,3), добавляя к нему общий припуск на механическую обработку, равный 2,0 мм на сторону. Общий припуск на диаметр составит 4мм [2]. Допуск на диаметр устанавливается по ГОСТ 2590-2006 [1] и составляет +0,3…-0,5 мм. Отсюда диаметр заготовки будет равен 12,3+4=16,3 мм. Принимаем ближайший больший – 17мм. Устанавливаем длину штучной заготовки, назначая припуск на сторону 2,0 мм. Получаем длину заготовки 40+2×2=44мм. Допуск на длину заготовки после разрезки по 12-му квалитету составляет 250 мкм. Рассчитываем массу заготовки.
