Направляющая выдвижной трубы соединяется с трубой цилиндра гидроподъемника автомобиля МАЗ-5551. Данное соединение имеет размер Ø90H8/d8. Определить: а) принятую систему данного соединения; б) посадку, основные отклонения и квалитеты отверстия и вала (Решение → 684)

Заказ №39301

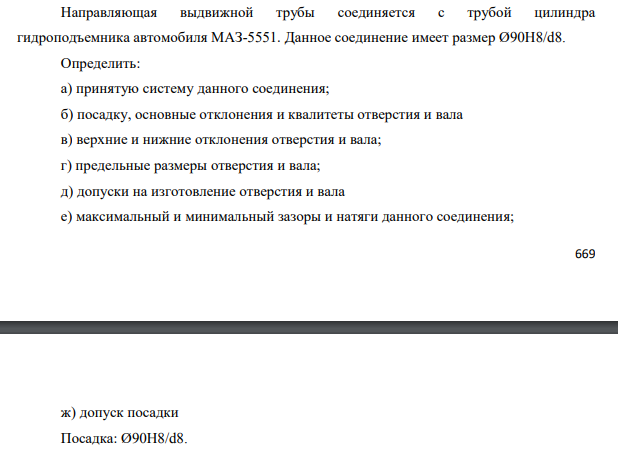

Направляющая выдвижной трубы соединяется с трубой цилиндра гидроподъемника автомобиля МАЗ-5551. Данное соединение имеет размер Ø90H8/d8. Определить: а) принятую систему данного соединения; б) посадку, основные отклонения и квалитеты отверстия и вала в) верхние и нижние отклонения отверстия и вала; г) предельные размеры отверстия и вала; д) допуски на изготовление отверстия и вала е) максимальный и минимальный зазоры и натяги данного соединения; ж) допуск посадки Посадка: Ø90H8/d8.

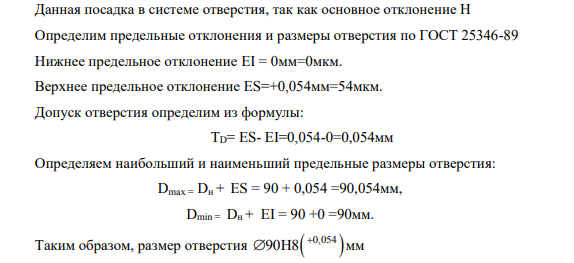

Данная посадка в системе отверстия, так как основное отклонение Н Определим предельные отклонения и размеры отверстия по ГОСТ 25346-89 Нижнее предельное отклонение EI = 0мм=0мкм. Верхнее предельное отклонение ES=+0,054мм=54мкм. Допуск отверстия определим из формулы: ТD= ES- EI=0,054-0=0,054мм Определяем наибольший и наименьший предельные размеры отверстия: Dmax = Dн + ES = 90 + 0,054 =90,054мм, Dmin = Dн + EI = 90 +0 =90мм. Таким образом, размер отверстия   0,054 90Н8   мм Проверка: ТD = Dmax - Dmin = 90,054 – 90 =0,054мм Определим предельные отклонения и размеры вала Ø90d8по ГОСТ 25346-89 Верхнее предельное отклонение es=-0,120мм=-120мкм. Нижнее предельное отклонение ei = -0,174мм=-174мкм.
