Равномерность фрезерования

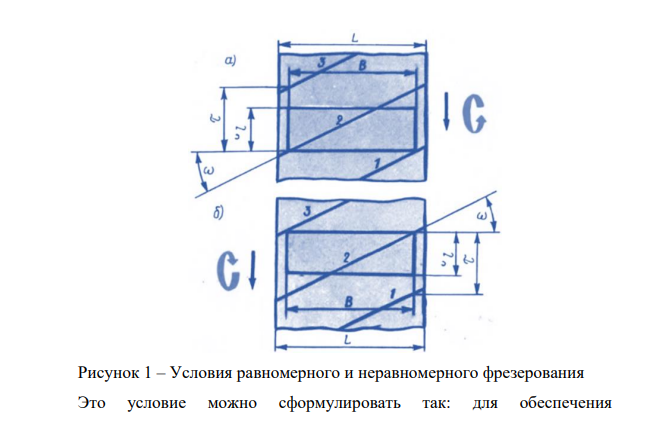

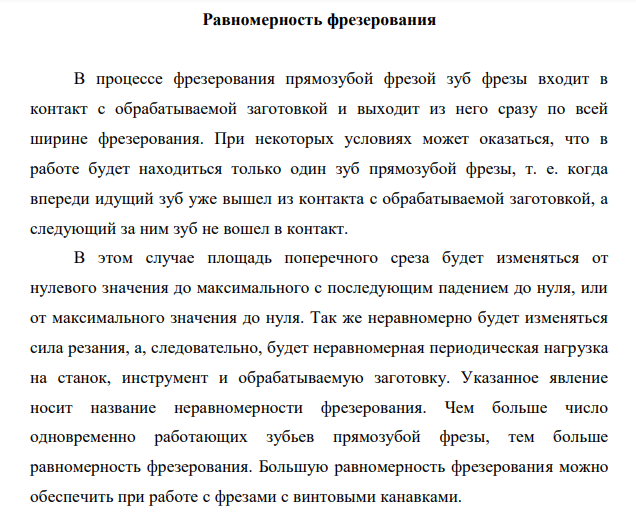

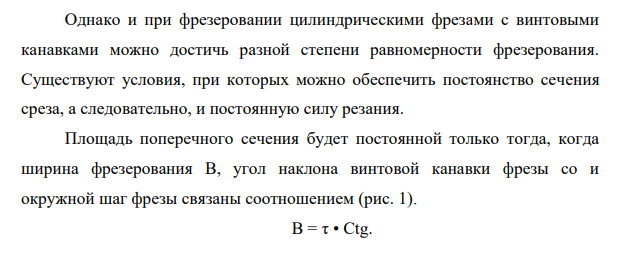

В процессе фрезерования прямозубой фрезой зуб фрезы входит в контакт с обрабатываемой заготовкой и выходит из него сразу по всей ширине фрезерования. При некоторых условиях может оказаться, что в работе будет находиться только один зуб прямозубой фрезы, т. е. когда впереди идущий зуб уже вышел из контакта с обрабатываемой заготовкой, а следующий за ним зуб не вошел в контакт. В этом случае площадь поперечного среза будет изменяться от нулевого значения до максимального с последующим падением до нуля, или от максимального значения до нуля. Так же неравномерно будет изменяться сила резания, а, следовательно, будет неравномерная периодическая нагрузка на станок, инструмент и обрабатываемую заготовку. Указанное явление носит название неравномерности фрезерования. Чем больше число одновременно работающих зубьев прямозубой фрезы, тем больше равномерность фрезерования. Большую равномерность фрезерования можно обеспечить при работе с фрезами с винтовыми канавками. Однако и при фрезеровании цилиндрическими фрезами с винтовыми канавками можно достичь разной степени равномерности фрезерования. Существуют условия, при которых можно обеспечить постоянство сечения среза, а следовательно, и постоянную силу резания. Площадь поперечного сечения будет постоянной только тогда, когда ширина фрезерования В, угол наклона винтовой канавки фрезы со и окружной шаг фрезы связаны соотношением (рис. 1). В = τ • Ctg. 692 Рисунок 1 – Условия равномерного и неравномерного фрезерования Это условие можно сформулировать так: для обеспечения равномерного фрезерования ширина фрезерования должна равняться осевому шагу фрезы. В справедливости этого условия можно убедиться из рассмотрения рис. 1, на котором показаны положения зубьев цилиндрической фрезы относительно поверхности резания (заштрихованная полоса, соответствующая дуге контакта зуба фрезы с обрабатываемой заготовкой).
