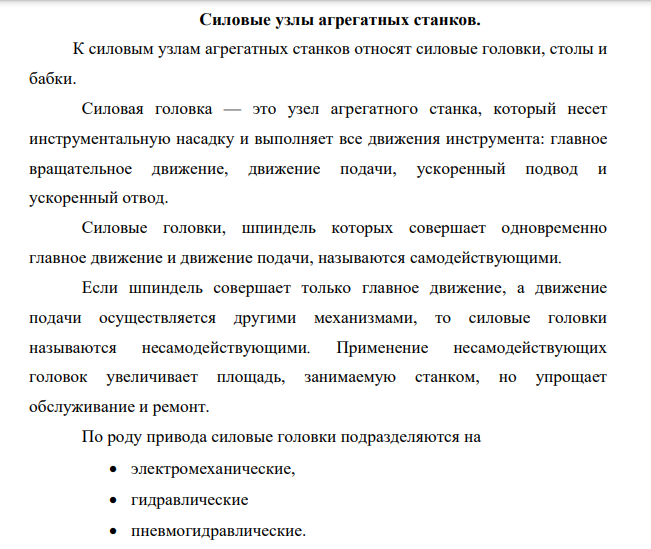

Силовые узлы агрегатных станков.

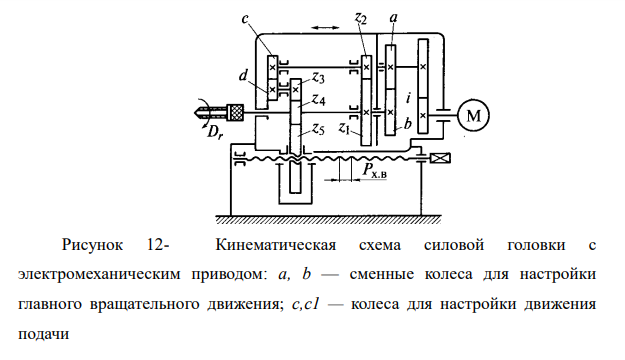

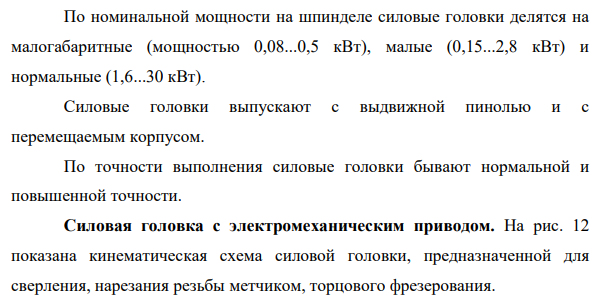

К силовым узлам агрегатных станков относят силовые головки, столы и бабки. Силовая головка — это узел агрегатного станка, который несет инструментальную насадку и выполняет все движения инструмента: главное вращательное движение, движение подачи, ускоренный подвод и ускоренный отвод. Силовые головки, шпиндель которых совершает одновременно главное движение и движение подачи, называются самодействующими. Если шпиндель совершает только главное движение, а движение подачи осуществляется другими механизмами, то силовые головки называются несамодействующими. Применение несамодействующих головок увеличивает площадь, занимаемую станком, но упрощает обслуживание и ремонт. По роду привода силовые головки подразделяются на электромеханические, гидравлические пневмогидравлические. По номинальной мощности на шпинделе силовые головки делятся на малогабаритные (мощностью 0,08...0,5 кВт), малые (0,15...2,8 кВт) и нормальные (1,6...30 кВт). Силовые головки выпускают с выдвижной пинолью и с перемещаемым корпусом. По точности выполнения силовые головки бывают нормальной и повышенной точности. Силовая головка с электромеханическим приводом. На рис. 12 показана кинематическая схема силовой головки, предназначенной для сверления, нарезания резьбы метчиком, торцового фрезерования. 726 Рисунок 12- Кинематическая схема силовой головки с электромеханическим приводом: а, b — сменные колеса для настройки главного вращательного движения; с,с1 — колеса для настройки движения подачи Движение подачи осуществляется перемещением корпуса головки. Данная силовая головка может быть выполнена в двух вариантах: при передаче движения от двигателя М с помощью зубчатой пары (как показано на рисунке) - в этом случае головка может работать как в горизонтальном, так и в вертикальном положении; при реализации передаточного отношения ременной передачей — тогда головку можно эксплуатировать только в горизонтальном или наклонном положении. Головка имеет две однопарные гитары со сменными колесами а и б для настройки главного вращательного движения, а также с колесами с и d— для настройки движения подачи. Обычно такие головки имеют предохранительные муфты, которые в случае возникновения перегрузок при обработке отключают двигатель. Пневмогидравлическая силовая головка. Для одношпиндельной и многошпиндельной обработки отверстий сверлами, зенкерами и развертками применяется пневмогидравлическая головка (рис. 13).
