Поясните, какие методы определения твердости вам известны (Решение → 667)
Заказ №39301

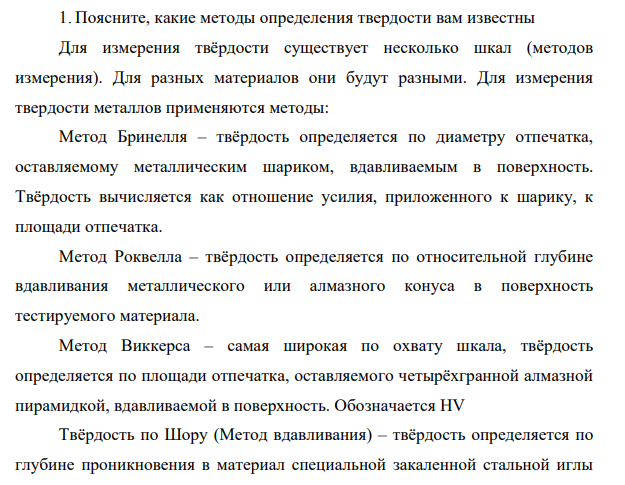

Поясните, какие методы определения твердости вам известны
Для измерения твёрдости существует несколько шкал (методов измерения). Для разных материалов они будут разными. Для измерения твердости металлов применяются методы: Метод Бринелля – твёрдость определяется по диаметру отпечатка, оставляемому металлическим шариком, вдавливаемым в поверхность. Твёрдость вычисляется как отношение усилия, приложенного к шарику, к площади отпечатка. Метод Роквелла – твёрдость определяется по относительной глубине вдавливания металлического или алмазного конуса в поверхность тестируемого материала. Метод Виккерса – самая широкая по охвату шкала, твёрдость определяется по площади отпечатка, оставляемого четырёхгранной алмазной пирамидкой, вдавливаемой в поверхность. Обозначается HV Твёрдость по Шору (Метод вдавливания) – твёрдость определяется по глубине проникновения в материал специальной закаленной стальной иглы
