Определение твердости металлов. 1.Образец стали, марки 20 Х 13 с толщиной 15 мм подвергают испытанию на твердость. (Решение → 668)
Заказ №39301

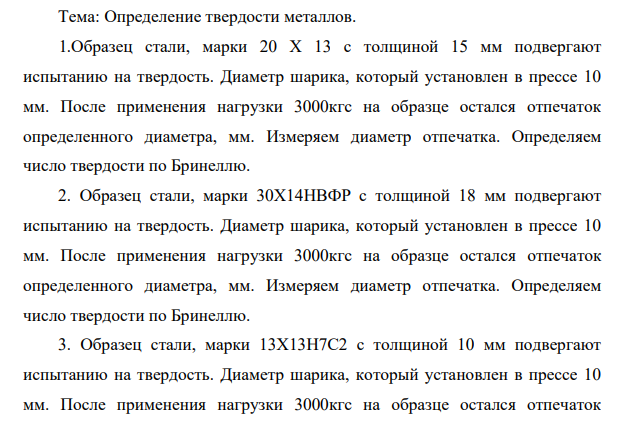

Определение твердости металлов. 1.Образец стали, марки 20 Х 13 с толщиной 15 мм подвергают испытанию на твердость. Диаметр шарика, который установлен в прессе 10 мм. После применения нагрузки 3000кгс на образце остался отпечаток определенного диаметра, мм. Измеряем диаметр отпечатка. Определяем число твердости по Бринеллю. 2. Образец стали, марки 30Х14НВФР с толщиной 18 мм подвергают испытанию на твердость. Диаметр шарика, который установлен в прессе 10 мм. После применения нагрузки 3000кгс на образце остался отпечаток определенного диаметра, мм. Измеряем диаметр отпечатка. Определяем число твердости по Бринеллю. 3. Образец стали, марки 13Х13Н7С2 с толщиной 10 мм подвергают испытанию на твердость. Диаметр шарика, который установлен в прессе 10 мм. После применения нагрузки 3000кгс на образце остался отпечаток 739 определенного диаметра, мм. Измеряем диаметр отпечатка. Определить число твердости по Бринеллю.

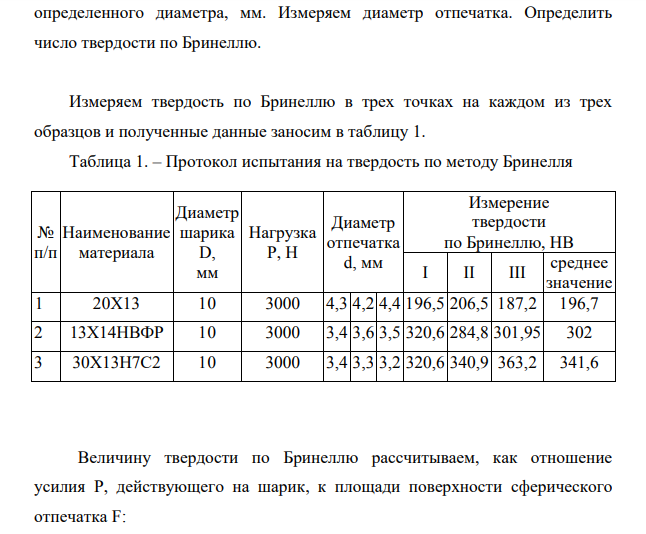

Измеряем твердость по Бринеллю в трех точках на каждом из трех образцов и полученные данные заносим в таблицу 1. Таблица 1. – Протокол испытания на твердость по методу Бринелля № п/п Наименование материала Диаметр шарика D, мм Нагрузка Р, Н Диаметр отпечатка d, мм Измерение твердости по Бринеллю, НВ I II III среднее значение 1 20Х13 10 3000 4,3 4,2 4,4 196,5 206,5 187,2 196,7 2 13Х14НВФР 10 3000 3,4 3,6 3,5 320,6 284,8 301,95 302 3 30Х13Н7С2 10 3000 3,4 3,3 3,2 320,6 340,9 363,2 341,6 Величину твердости по Бринеллю рассчитываем, как отношение усилия Р, действующего на шарик, к площади поверхности сферического отпечатка F: 2 2 Р 2 P НВ F D D D d , (1) где НВ – твердость по Бринеллю при применении стального шарика; (HBW твердость по Бринеллю при применении шарика из твердого сплава), МПа (кгс); P – усилие, действующее на шарик, Н (кгс); F – площадь поверхности сферического отпечатка, мм 2 ; D – диаметр шарика, мм; d – диаметр отпечатка, мм. Сталь 20Х13 Для диаметра отпечатка 4,3мм: 740 2 2 2 3000 НВ 196,5 10 10 10 4,3 МПа Для диаметра отпечатка 4,2мм 2 2 2 3000 НВ 206,5 10 10 10 4,2 МПа Для диаметра отпечатка 4,4мм 2 2 2 3000 НВ 187,2 10 10 10 4
