Для приведенных исходных данных определить необходимые параметры, подобрать стандартные посадки в системах отверстия и вала и дать их графические изображения. Показать размеры на сборочных и рабочих чертежах. (Решение → 662)
Заказ №39301
Для приведенных исходных данных определить необходимые параметры, подобрать стандартные посадки в системах отверстия и вала и дать их графические изображения. Показать размеры на сборочных и рабочих чертежах. Исходные данные Вариант D, мм Nмах, мкм Nмin, мкм Sмах, мкм Sмin, мкм ТП 3 75 89 64

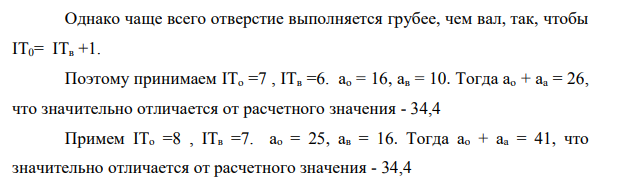

Решение: Определим минимальный зазор посадки из формулы: ТП=Smax-Smin Smin= Smax- ТП Smin=89-64=25мкм ТП = ТD + Td = aоi + авi; (ао + ав) = ТП / i= 64,000/1,860 = 34,40 где ао, ав - числа единиц допуска соответственно для отверстия и вала. Если принять, что ао = ав =17,2, то есть вал и отверстие выполнены с одинаковой точностью, то IТо= IТв = 7. Однако чаще всего отверстие выполняется грубее, чем вал, так, чтобы IТ0= IТв +1. Поэтому принимаем IТо =7 , IТв =6. ао = 16, ав = 10. Тогда ао + аа = 26, что значительно отличается от расчетного значения - 34,4 Примем IТо =8 , IТв =7. ао = 25, ав = 16. Тогда ао + аа = 41, что значительно отличается от расчетного значения - 34,4 Следовательно, целесообразно принять IТо= IТв = 7, ао = 16, ав = 16. ао
