По результатам измерения вала (по краям и в середине) определить величину и вид отклонения профиля продольного сечения (конусообразность, седлообразность, бочкообразность). (Решение → 657)
Заказ №39301

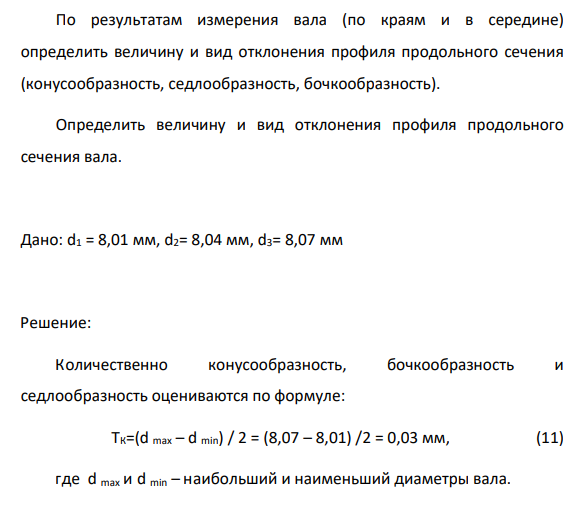

По результатам измерения вала (по краям и в середине) определить величину и вид отклонения профиля продольного сечения (конусообразность, седлообразность, бочкообразность). Определить величину и вид отклонения профиля продольного сечения вала. Дано: d1 = 8,01 мм, d2= 8,04 мм, d3= 8,07 мм
Решение: Количественно конусообразность, бочкообразность и седлообразность оцениваются по формуле: ТК=(d max – d min) / 2 = (8,07 – 8,01) /2 = 0,03 мм, (11) где d max и d min – наибольший и наименьший диаметры вала. По результатам измерения вала наименьший диаметр d1= 8,01 мм и наибольший диаметр d3= 8,07 мм находятся по краям детали, поэтому
