Выполнить расчет параметров размерной цепи. 4.1 Зарисовать эскиз. 4.2 Определить вид размерной цепи. 4.3 Составить размерные цепи 4.4 Определить увеличивающие и уменьшающие звенья для каждой размерной цепи. (Решение → 661)
Заказ №39301

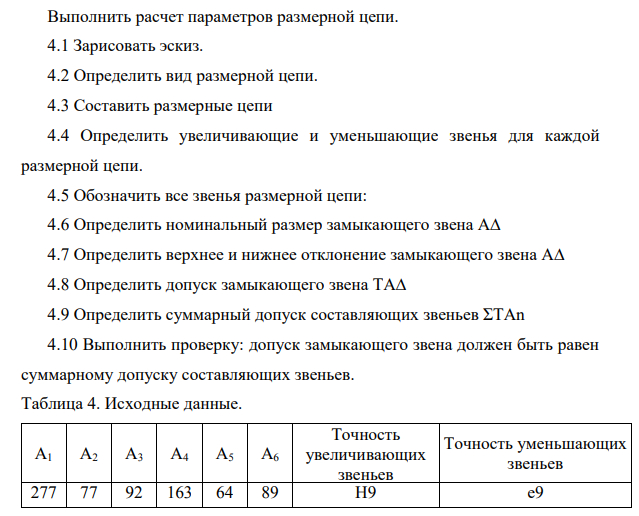

Выполнить расчет параметров размерной цепи. 4.1 Зарисовать эскиз. 4.2 Определить вид размерной цепи. 4.3 Составить размерные цепи 4.4 Определить увеличивающие и уменьшающие звенья для каждой размерной цепи. 4.5 Обозначить все звенья размерной цепи: 4.6 Определить номинальный размер замыкающего звена А∆ 4.7 Определить верхнее и нижнее отклонение замыкающего звена А∆ 4.8 Определить допуск замыкающего звена ТА∆ 4.9 Определить суммарный допуск составляющих звеньев ƩТАn 4.10 Выполнить проверку: допуск замыкающего звена должен быть равен суммарному допуску составляющих звеньев. Таблица 4. Исходные данные. А1 А2 А3 А4 А5 А6 Точность увеличивающих звеньев Точность уменьшающих звеньев 277 77 92 163 64 89 Н9 е9

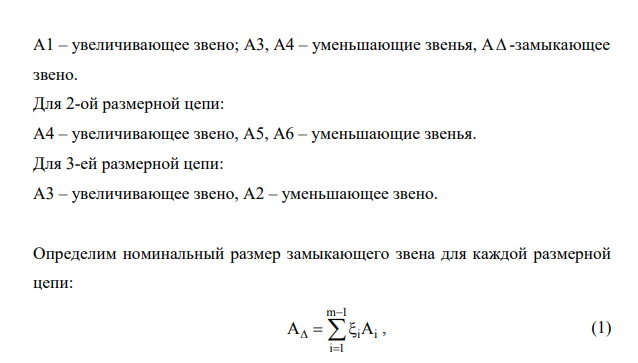

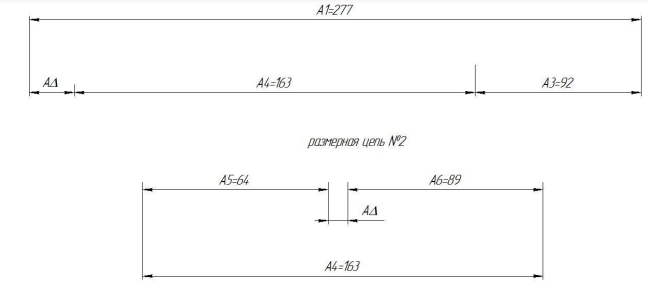

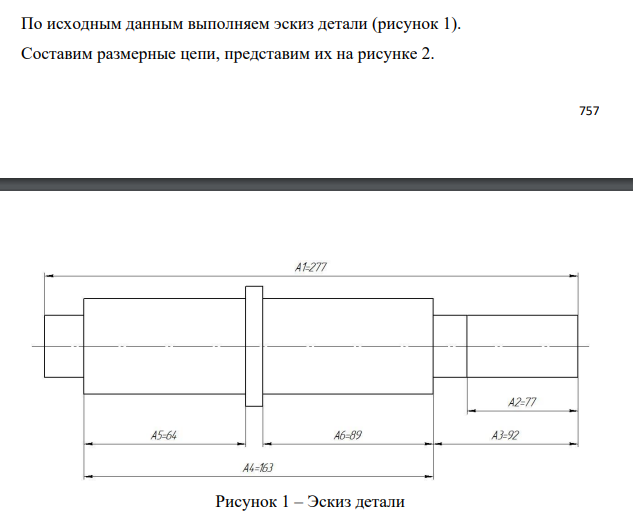

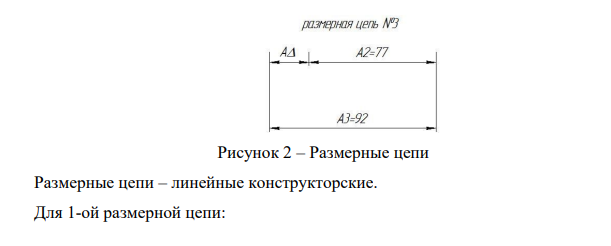

По исходным данным выполняем эскиз детали (рисунок 1). Составим размерные цепи, представим их на рисунке 2. 758 Рисунок 1 – Эскиз детали Рисунок 2 – Размерные цепи Размерные цепи – линейные конструкторские. Для 1-ой размерной цепи: 759 А1 – увеличивающее звено; А3, А4 – уменьшающие звенья, А -замыкающее звено. Для 2-ой размерной цепи: А4 – увеличивающее звено, А5, А6 – уменьшающие звенья. Для 3-ей размерной цепи: А3 – увеличивающее звено, А2 – уменьшающее звено. Определим номинальный размер замыкающего звена для каждой размерной цепи: m 1 i i i 1 A A , (1) где m 1 - общее количество составляющих звеньев размерной цепи; i - передаточное отношение i-го составляющего звена ( i 1 , если звено Ai является увеличивающим, и i 1 , если звено Ai является уменьшающим). 4. A 1 163 1 92 1 277 22 мм. 5. A 1 163 1 64 1 89 10 мм. 6. A 1 92 1 77 15 мм. Определим предельные отклонения звеньев размерных цепей: 4. А1=277Н9 0,130 мм; А3=92e9 0,072 0,159 мм; A4=163e9 0,085 0,185 мм 5. A4=163H9 0,100 мм, A5=64e9 0,060 0,134 мм; A6=89e9 0,072 0,159 мм. 6. A3=92H9 0,087 мм, A2=77e9 0,060 0,134 мм. Определим верхнее и нижнее отклонение замыкающего звена А∆: n k вA вAi нAi i 1 i 1 (2) n k нA нAi вAi i 1 i 1 (3) 4. вA =0,130-(-0,159-0,185)=0,474мм. 760 нA =0-(-0,072-0,085)=0,157мм. 5. вA =0,100-(-0,134-0,159)=0,393мм. нA =0-(-0,060-0,072)=0,132мм. 6. вA =0,087-(-0,134)=0,221мм. нA =0-(-0,06)=0,06мм. Определим допуск замыкающего звена ТА∆ 4. ТА∆ = вA - нA =0,474-0,157=0,317мм. 5. ТА∆ =0,393-0,132=0,261мм. 6. ТА∆ =0,221-0,06=0,161мм. Определим суммарный допуск составляющих звеньев ƩТАn 4. ƩТАn =0,130+0,087+0,100=0,317мм. ТА∆ = ƩТАn условие выполняется 5. ƩТАn =0,100+0,074+0,087=0,261мм. ТА∆ = ƩТАn условие выполняется 6. ƩТАn =0,087+0,074=0,161мм. ТА∆ = ƩТАn условие выполняется
