Определить приведенный средний диаметр резьбы болта (гайки) и установить соответствие размера требованиям стандарта. Определить приведенный средний диаметр резьбы и установить соответствие размера требованиям стандарта, в результате измерения болта М24×2-6g. (Решение → 656)

Заказ №39301

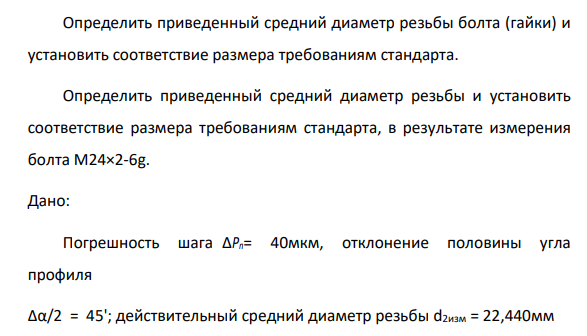

Определить приведенный средний диаметр резьбы болта (гайки) и установить соответствие размера требованиям стандарта. Определить приведенный средний диаметр резьбы и установить соответствие размера требованиям стандарта, в результате измерения болта М24×2-6g. Дано: Погрешность шага ΔPn= 40мкм, отклонение половины угла профиля Δα/2 = 45'; действительный средний диаметр резьбы d2изм = 22,440мм

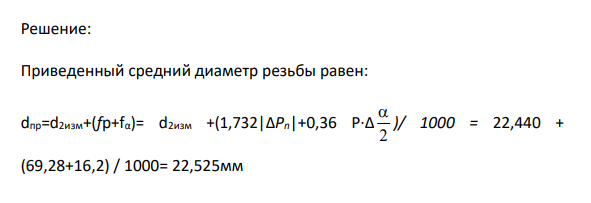

Решение: Приведенный средний диаметр резьбы равен: dпр=d2изм+(fp+fα)= d2изм +(1,732|ΔPn|+0,36 P∙Δ 2  )/ 1000 = 22,440 + (69,28+16,2) / 1000= 22,525мм
