Начертите в масштабе диаграмму состояния Fe – Fe3C. Укажите в областях диаграммы наименования всех структур. Пользуясь этой диаграммой, опишите структурные превращения в стали 35 при медленном нагреве ее от 20ºС до расплавленного состояния. (Решение → 653)

Заказ №39301

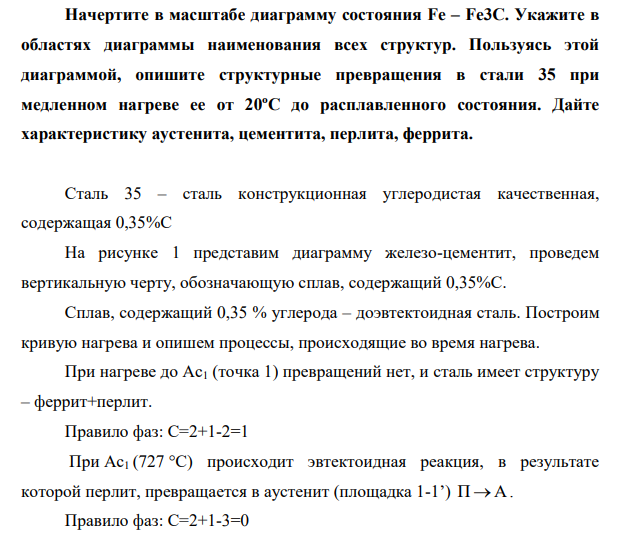

Начертите в масштабе диаграмму состояния Fe – Fe3C. Укажите в областях диаграммы наименования всех структур. Пользуясь этой диаграммой, опишите структурные превращения в стали 35 при медленном нагреве ее от 20ºС до расплавленного состояния. Дайте характеристику аустенита, цементита, перлита, феррита.

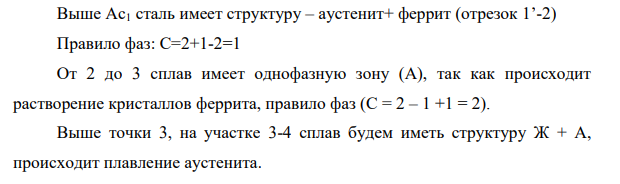

Сталь 35 – сталь конструкционная углеродистая качественная, содержащая 0,35%С На рисунке 1 представим диаграмму железо-цементит, проведем вертикальную черту, обозначающую сплав, содержащий 0,35%С. Сплав, содержащий 0,35 % углерода – доэвтектоидная сталь. Построим кривую нагрева и опишем процессы, происходящие во время нагрева. При нагреве до Ас1 (точка 1) превращений нет, и сталь имеет структуру – феррит+перлит. Правило фаз: С=2+1-2=1 При Ас1 (727 °С) происходит эвтектоидная реакция, в результате которой перлит, превращается в аустенит (площадка 1-1’) П А  . Правило фаз: С=2+1-3=0 Выше Ас1 сталь имеет структуру – аустенит+ феррит (отрезок 1’-2) Правило фаз: С=2+1-2=1 От 2 до 3 сплав имеет однофазную зону (А), так как происходит растворение кристаллов феррита, правило фаз (C = 2 – 1 +1 = 2). Выше точки 3, на участке 3-4 сплав будем иметь структуру Ж + А, происходит плавление аустенита
