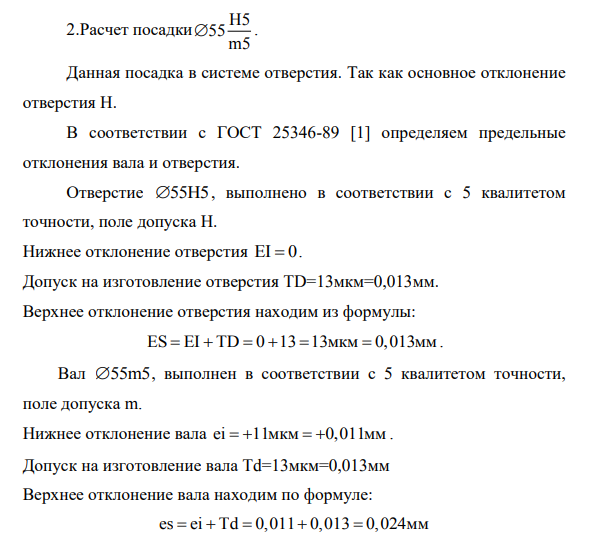

Расчет посадки H5 55 m5

Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25346-89 [1] определяем предельные отклонения вала и отверстия. Отверстие 55Н5 , выполнено в соответствии с 5 квалитетом точности, поле допуска Н. Нижнее отклонение отверстия EI 0  . Допуск на изготовление отверстия TD=13мкм=0,013мм. Верхнее отклонение отверстия находим из формулы: ES EI TD 0 13 13       мкм 0,013мм. Вал 55m5 , выполнен в соответствии с 5 квалитетом точности, поле допуска m. Нижнее отклонение вала ei 11     мкм 0,011мм . Допуск на изготовление вала Td=13мкм=0,013мм Верхнее отклонение вала находим по формуле: es ei Td 0,011 0,013 0,024      мм
