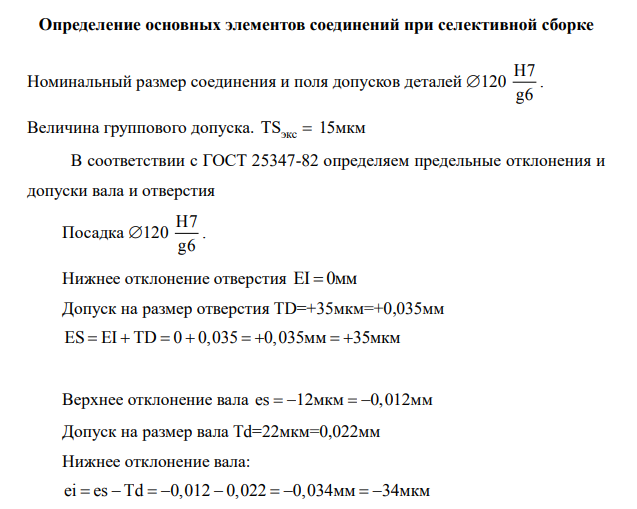

Определение основных элементов соединений при селективной сборке

Номинальный размер соединения и поля допусков деталей 120 H7 g6 . Величина группового допуска. ТSэкс  15мкм В соответствии с ГОСТ 25347-82 определяем предельные отклонения и допуски вала и отверстия Посадка 120 H7 g6 . Нижнее отклонение отверстия EI 0  мм Допуск на размер отверстия TD=+35мкм=+0,035мм ES EI TD 0 0,035 0,035         мм 35мкм Верхнее отклонение вала es 12     мкм 0,012мм Допуск на размер вала Td=22мкм=0,022мм Нижнее отклонение вала: ei es Td 0,012 0,022 0,034          мм 34мкм
