Для данной посадки определить: номинальные размеры отверстия и вала, систему, поле допуска, предельные отклонения, допуски на обработку отверстия и вала, предельные зазоры или натяг. (Решение → 638)
Заказ №39301

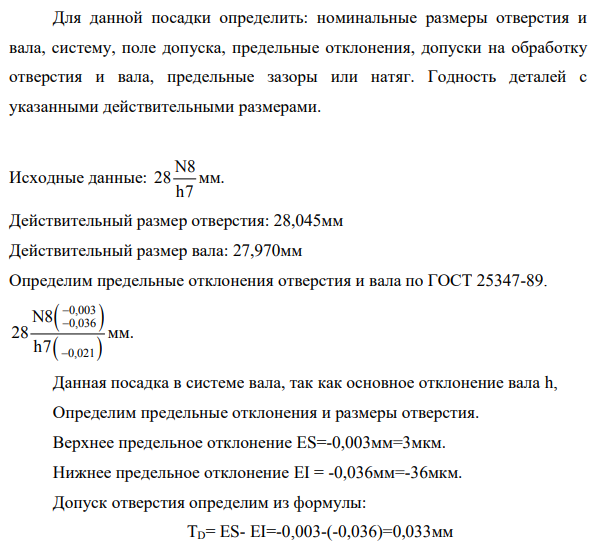

Для данной посадки определить: номинальные размеры отверстия и вала, систему, поле допуска, предельные отклонения, допуски на обработку отверстия и вала, предельные зазоры или натяг. Годность деталей с указанными действительными размерами. Исходные данные: N8 28 h7 мм. Действительный размер отверстия: 28,045мм Действительный размер вала: 27,970мм
Определим предельные отклонения отверстия и вала по ГОСТ 25347-89. 0,003 0,036 0,021 N8 28 h7 мм. Данная посадка в системе вала, так как основное отклонение вала h, Определим предельные отклонения и размеры отверстия. Верхнее предельное отклонение ES=-0,003мм=3мкм. Нижнее предельное отклонение EI = -0,036мм=-36мкм. Допуск отверстия определим из формулы: ТD= ES- EI=-0,003-(-0,036)=0,033мм Определяем наибольший и наименьший предельные размеры отверстия: Dmax = Dн + ES = 28 + (-0,003) =27,997мм, Dmin = Dн + EI = 28 +(-0,036) =27,964мм. Проверка: ТD = Dmax - Dmin = 27,997 – 27,964 =0,033мм Определим предельные отклонения и размеры вала. Верхнее предельное отклонение es=0. Нижнее предельное отклонение ei = -0,021мм=-21мкм
