Дано: число зубьев Z=10; внутренний диаметр d=26 мм; наружный диаметр D=32 мм; ширина зуба b=4 мм; подвижность соединения в осевом направлении – нет; требуемая точность центрирования – средняя; особенности условий эксплуатации – работа в условиях реверсирования, требуется частая разборка. (Решение → 632)

Заказ №39301

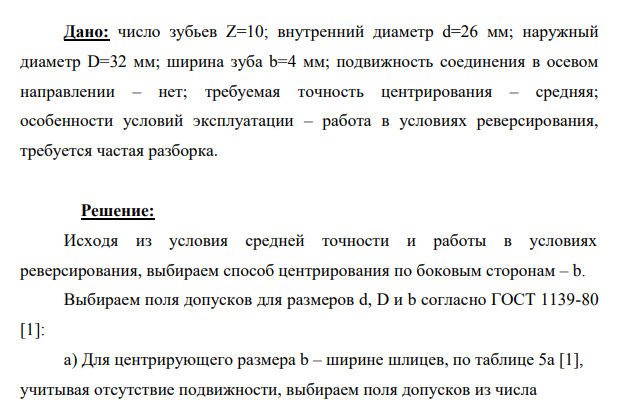

Дано: число зубьев Z=10; внутренний диаметр d=26 мм; наружный диаметр D=32 мм; ширина зуба b=4 мм; подвижность соединения в осевом направлении – нет; требуемая точность центрирования – средняя; особенности условий эксплуатации – работа в условиях реверсирования, требуется частая разборка.

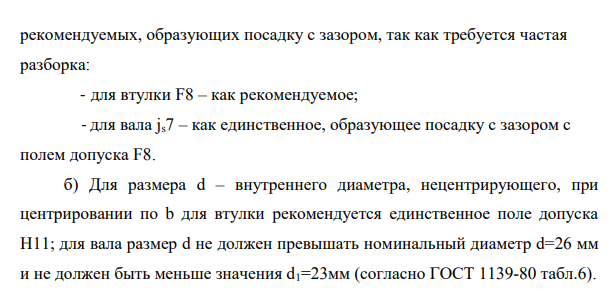

Решение: Исходя из условия средней точности и работы в условиях реверсирования, выбираем способ центрирования по боковым сторонам – b. Выбираем поля допусков для размеров d, D и b согласно ГОСТ 1139-80 [1]: а) Для центрирующего размера b – ширине шлицев, по таблице 5а [1], учитывая отсутствие подвижности, выбираем поля допусков из числа Изм. Лист № докум. Подпись Дата Лист 24 КМИИТ.711358.009 Перв. примен. Справ. № Подпись и дата Инв. № дубл. Взам. инв. № Подпись и дата Инв. № подл. рекомендуемых, образующих посадку с зазором, так как требуется частая разборка: - для втулки F8 – как рекомендуемое; - для вала js7 – как единственное, образующее посадку с зазором с полем допуска F8. б) Для размера d – внутреннего диаметра, нецентрирующего, при центрировании по b для втулки рекомендуется единственное поле допуска H11; для вала размер d не должен превышать номинальный диаметр d=26 мм и не должен быть меньше значения d1=23мм (согласно ГОСТ 1139-80 табл.6).
