Для заданного сопряжения определить предельные размеры вала и отверстия; определить величину допусков каждой детали; найти величину предельных зазоров или натягов и допуск посадки; построить график полей допусков в определенном масштабе, нанести все размеры, отклонения, допуски. (Решение → 625)
Заказ №39301

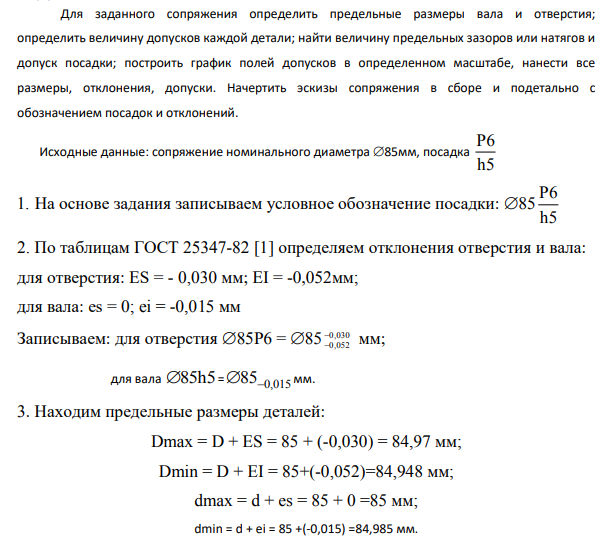

Для заданного сопряжения определить предельные размеры вала и отверстия; определить величину допусков каждой детали; найти величину предельных зазоров или натягов и допуск посадки; построить график полей допусков в определенном масштабе, нанести все размеры, отклонения, допуски. Начертить эскизы сопряжения в сборе и подетально с обозначением посадок и отклонений. Исходные данные: сопряжение номинального диаметра 85мм, посадка Р6 h5
1. На основе задания записываем условное обозначение посадки: 85 Р6 h5 2. По таблицам ГОСТ 25347-82 [1] определяем отклонения отверстия и вала: для отверстия: ES = - 0,030 мм; EI = -0,052мм; для вала: es = 0; ei = -0,015 мм Записываем: для отверстия 85Р6 = 85 0,030 0,052 мм; для вала 85h5= 0,015 85 мм. 3. Находим предельные размеры деталей: Dmax = D + ES = 85 + (-0,030) = 84,97 мм; Dmin = D + EI = 85+(-0,052)=84,948 мм; dmax = d + es = 85 + 0 =85 мм; dmin = d + ei = 85 +(-0,015) =84,985 мм. 4. Определяем величину допусков размеров деталей: отверстие TD = Dmax – Dmin = 84,97 –84,948 = 0,022 мм;
- Аккредитация метрологических служб и контроль за их деятельностью
- Сертификация услуг. Схемы сертификации
- За счет чего получается экономический эффект на стадии проектирования и производства изделий
- Определить уровень стандартизации и унификации по коэффициентам применяемости (по числу типоразмеров, составным частям изделия и в стоимостном выражении), а также уровень унификации и взаимозаменяемости по коэффициентам повторяемости составных частей и средней повторяемости составных частей данного изделия.
- Автомобиль массой 1820кг движется по мосту радиусом 750м. Автомобиль движется с переменной скоростью v1=42км/ч, v2=54км/ч, v3=69км/ч, v4=85км/ч.
- Результаты измерения диаметра шейки вала после начальной обработки, выполненные микрометром в одних и тех же условиях представлены в таблице 1.
- Дано: число зубьев Z=10; внутренний диаметр d=26 мм; наружный диаметр D=32 мм; ширина зуба b=4 мм; подвижность соединения в осевом направлении – нет; требуемая точность центрирования – средняя; особенности условий эксплуатации – работа в условиях реверсирования, требуется частая разборка.
- В опорах сплошного вала редуктора установлены радиальные однорядные шарикоподшипники условного обозначения 313, класса точности 0. Радиальная нагрузка на подшипник Fr = 12 кН, с умеренными толчками и вибрацией.
- Данное соединение имеет размер: F8 92 мм h7 Определить: а) принятую систему данного соединения, посадку; б) посадку, основные отклонения и квалитеты отверстия и вала;
- На горизонтально-фрезерном станке 6Р82Г проводится цилиндрическое фрезерование плоской поверхности шириной B = 80 мм и длиной l = 300 мм; припуск на обработку h = 3 мм.
- Стандартизация и качество продукции
- Для измерения заданной поверхности детали выбрать средства измерения для единичного и среднесерийного производства. Учесть погрешность измерения, согласно квалитета и погрешность средства измерения. Обосновать свой выбор.
- Назначить стандартные допустимые отклонения на угловые размеры шаблона, если его погрешности не должны превышать 1/5 погрешностей проверяемых деталей, изготовляемых по степени точности. Исходные данные: Степень точности: 11 Размеры шаблона: А=30мм, В=90мм, 40 Эскиз шаблона представим на рисунке 5:
- Определить допуски и предельные отклонения составляющих звеньев размерной цепи. Выполнить расчет размерной цепи методом на «максимум – минимум».
