Назначить стандартные допустимые отклонения на угловые размеры шаблона, если его погрешности не должны превышать 1/5 погрешностей проверяемых деталей, изготовляемых по степени точности. Исходные данные: Степень точности: 11 Размеры шаблона: А=30мм, В=90мм, 40 Эскиз шаблона представим на рисунке 5: (Решение → 623)
Заказ №39301

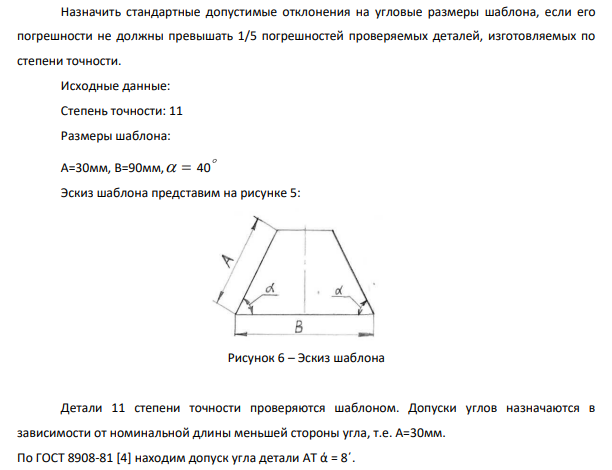

Назначить стандартные допустимые отклонения на угловые размеры шаблона, если его погрешности не должны превышать 1/5 погрешностей проверяемых деталей, изготовляемых по степени точности. Исходные данные: Степень точности: 11 Размеры шаблона: А=30мм, В=90мм, 40 Эскиз шаблона представим на рисунке 5:
Детали 11 степени точности проверяются шаблоном. Допуски углов назначаются в зависимости от номинальной длины меньшей стороны угла, т.е. А=30мм. По ГОСТ 8908-81 [4] находим допуск угла детали АТ ά = 8΄.
- Определить допуски и предельные отклонения составляющих звеньев размерной цепи. Выполнить расчет размерной цепи методом на «максимум – минимум».
- Для заданного сопряжения определить предельные размеры вала и отверстия; определить величину допусков каждой детали; найти величину предельных зазоров или натягов и допуск посадки; построить график полей допусков в определенном масштабе, нанести все размеры, отклонения, допуски.
- Аккредитация метрологических служб и контроль за их деятельностью
- Сертификация услуг. Схемы сертификации
- За счет чего получается экономический эффект на стадии проектирования и производства изделий
- Определить уровень стандартизации и унификации по коэффициентам применяемости (по числу типоразмеров, составным частям изделия и в стоимостном выражении), а также уровень унификации и взаимозаменяемости по коэффициентам повторяемости составных частей и средней повторяемости составных частей данного изделия.
- Автомобиль массой 1820кг движется по мосту радиусом 750м. Автомобиль движется с переменной скоростью v1=42км/ч, v2=54км/ч, v3=69км/ч, v4=85км/ч.
- Резьбовое соединение имеет размер 4Н5H M100 4h . Требуется: Определить по ГОСТу шаг резьбы, номинальные диаметры болтов и гайки. Дать полный расчет предельных диаметров болта и гайки. Номинальный диаметр резьбы d D 100 мм
- Качество сборки автомобиля обеспечивается соединением деталей с требуемой посадкой H7 h6
- В опорах сплошного вала редуктора установлены радиальные однорядные шарикоподшипники условного обозначения 313, класса точности 0. Радиальная нагрузка на подшипник Fr = 12 кН, с умеренными толчками и вибрацией.
- Данное соединение имеет размер: F8 92 мм h7 Определить: а) принятую систему данного соединения, посадку; б) посадку, основные отклонения и квалитеты отверстия и вала;
- На горизонтально-фрезерном станке 6Р82Г проводится цилиндрическое фрезерование плоской поверхности шириной B = 80 мм и длиной l = 300 мм; припуск на обработку h = 3 мм.
- Стандартизация и качество продукции
- Для измерения заданной поверхности детали выбрать средства измерения для единичного и среднесерийного производства. Учесть погрешность измерения, согласно квалитета и погрешность средства измерения. Обосновать свой выбор.
