На горизонтально-фрезерном станке 6Р82Г проводится цилиндрическое фрезерование плоской поверхности шириной B = 80 мм и длиной l = 300 мм; припуск на обработку h = 3 мм. (Решение → 620)
Заказ №39301
На горизонтально-фрезерном станке 6Р82Г проводится цилиндрическое фрезерование плоской поверхности шириной B = 80 мм и длиной l = 300 мм; припуск на обработку h = 3 мм. Материал заготовки КЧ30-6 с твердостью НВ130. Обработка черновая. Необходимо нарисовать эскиз обработки, выбрать фрезу, рассчитать режимы резания, определить основное технологическое время.

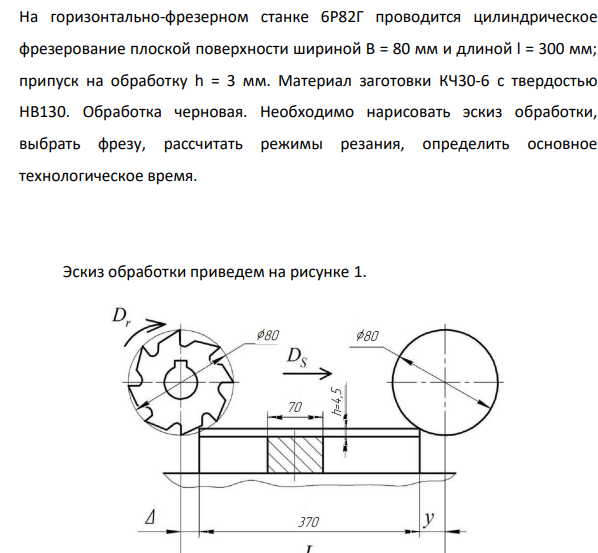

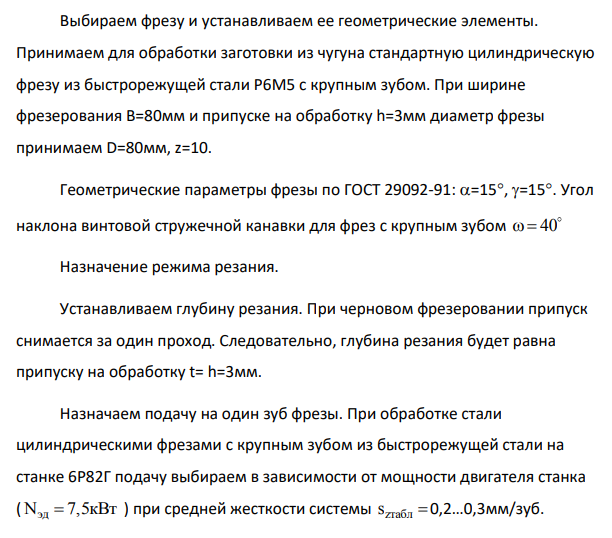

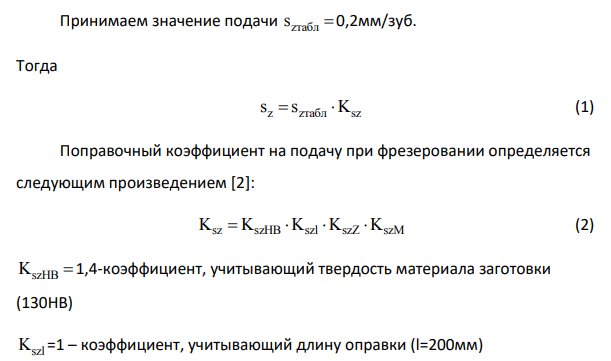

Эскиз обработки приведем на рисунке 1. Рисунок 1. Эскиз обработки. Выбираем фрезу и устанавливаем ее геометрические элементы. Принимаем для обработки заготовки из чугуна стандартную цилиндрическую фрезу из быстрорежущей стали Р6М5 с крупным зубом. При ширине фрезерования В=80мм и припуске на обработку h=3мм диаметр фрезы принимаем D=80мм, z=10. Геометрические параметры фрезы по ГОСТ 29092-91: =15, =15. Угол наклона винтовой стружечной канавки для фрез с крупным зубом 40 Назначение режима резания. Устанавливаем глубину резания. При черновом фрезеровании припуск снимается за один проход. Следовательно, глубина резания будет равна припуску на обработку t= h=3мм. Назначаем подачу на один зуб фрезы. При обработке стали цилиндрическими фрезами с крупным зубом из быстрорежущей стали на станке 6Р82Г подачу выбираем в зависимости от мощности двигателя станка ( N 7,5 эд кВт ) при средней жесткости системы zтабл s 0,2…0,3мм/зуб. Принимаем значение подачи zтабл s 0,2мм/зуб. Тогда z zтабл sz s s K (1) Поправочный коэффициент на подачу при фрезеровании определяется следующим произведением [2]: K K K K K sz szHB szl szZ szM (2) KszHB 1,4-коэффициент, учитывающий твердость материала заготовки (130НВ)
