Расчет предельных зазоров и натягов по известным посадкам Исходные данные: Диаметр соединения Ø300 Посадки: H10/c11 H6/js5 H7/r6 1. Ø300 H10/c11 (Решение → 615)
Заказ №39301

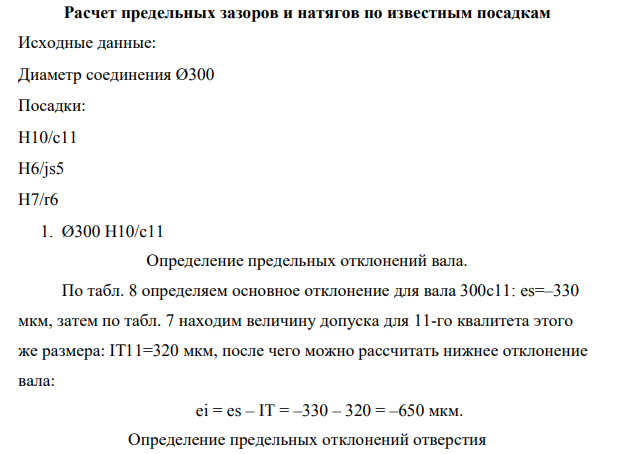

Расчет предельных зазоров и натягов по известным посадкам Исходные данные: Диаметр соединения Ø300 Посадки: H10/c11 H6/js5 H7/r6 1. Ø300 H10/c11

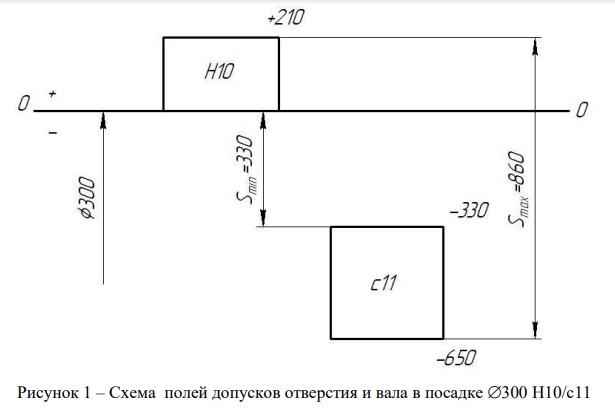

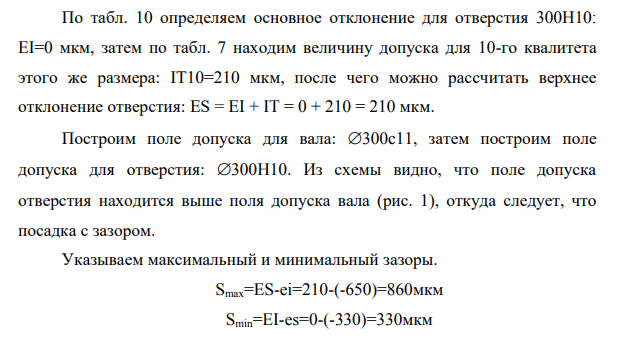

Определение предельных отклонений вала. По табл. 8 определяем основное отклонение для вала 300с11: es=–330 мкм, затем по табл. 7 находим величину допуска для 11-го квалитета этого же размера: IT11=320 мкм, после чего можно рассчитать нижнее отклонение вала: ei = es – IT = –330 – 320 = –650 мкм. Определение предельных отклонений отверстия По табл. 10 определяем основное отклонение для отверстия 300Н10: EI=0 мкм, затем по табл. 7 находим величину допуска для 10-го квалитета этого же размера: IT10=210 мкм, после чего можно рассчитать верхнее отклонение отверстия: ES = EI + IT = 0 + 210 = 210 мкм. Построим поле допуска для вала: 300c11, затем построим поле допуска для отверстия: 300H10. Из схемы видно, что поле допуска отверстия находится выше поля допуска вала (рис. 1), откуда следует, что посадка с зазором. Указываем максимальный и минимальный зазоры. Smax=ES-ei=210-(-650)=860мкм Smin=EI-es=0-(-330)=330мкм
