Резьбовое соединение имеет размер 4Н5H M100 4h . Требуется: Определить по ГОСТу шаг резьбы, номинальные диаметры болтов и гайки. Дать полный расчет предельных диаметров болта и гайки. Номинальный диаметр резьбы d D 100 мм (Решение → 616)
Заказ №39301

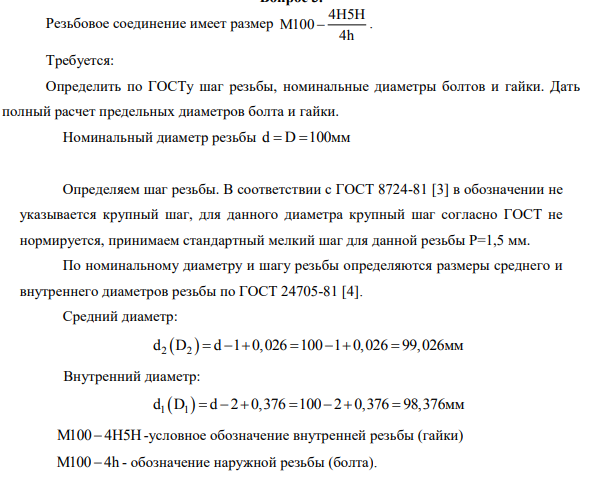

Резьбовое соединение имеет размер 4Н5H M100 4h . Требуется: Определить по ГОСТу шаг резьбы, номинальные диаметры болтов и гайки. Дать полный расчет предельных диаметров болта и гайки. Номинальный диаметр резьбы d D 100 мм
Определяем шаг резьбы. В соответствии с ГОСТ 8724-81 [3] в обозначении не указывается крупный шаг, для данного диаметра крупный шаг согласно ГОСТ не нормируется, принимаем стандартный мелкий шаг для данной резьбы Р=1,5 мм. По номинальному диаметру и шагу резьбы определяются размеры среднего и внутреннего диаметров резьбы по ГОСТ 24705-81 [4]. Средний диаметр: d D d 1 0,026 100 1 0,026 99,026 2 2 мм Внутренний диаметр: d D d 2 0,376 100 2 0,376 98,376 1 1 мм M100 4 Н5H-условное обозначение внутренней резьбы (гайки) M100 4h - обозначение наружной резьбы (болта).
