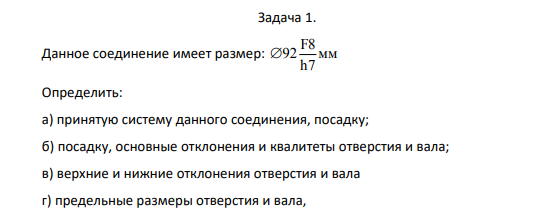

Данное соединение имеет размер: F8 92 мм h7 Определить: а) принятую систему данного соединения, посадку; б) посадку, основные отклонения и квалитеты отверстия и вала; (Решение → 619)
Заказ №39301

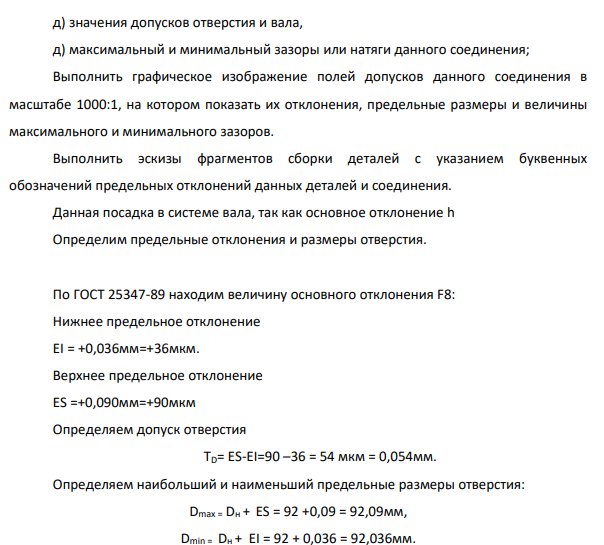

Данное соединение имеет размер: F8 92 мм h7 Определить: а) принятую систему данного соединения, посадку; б) посадку, основные отклонения и квалитеты отверстия и вала; в) верхние и нижние отклонения отверстия и вала г) предельные размеры отверстия и вала, Изм. Лист № докум. Подпись Дата Лист 74 КМИИТ.711358.009 Перв. примен. Справ. № Подпись и дата Инв. № дубл. Взам. инв. № Подпись и дата Инв. № подл. д) значения допусков отверстия и вала, д) максимальный и минимальный зазоры или натяги данного соединения; Выполнить графическое изображение полей допусков данного соединения в масштабе 1000:1, на котором показать их отклонения, предельные размеры и величины максимального и минимального зазоров. Выполнить эскизы фрагментов сборки деталей с указанием буквенных обозначений предельных отклонений данных деталей и соединения. Данная посадка в системе вала, так как основное отклонение h Определим предельные отклонения и размеры отверстия
По ГОСТ 25347-89 находим величину основного отклонения F8: Нижнее предельное отклонение EI = +0,036мм=+36мкм. Верхнее предельное отклонение ES =+0,090мм=+90мкм Определяем допуск отверстия ТD= ES-EI=90 –36 = 54 мкм = 0,054мм. Определяем наибольший и наименьший предельные размеры отверстия: Dmax = Dн + ES = 92 +0,09 = 92,09мм, Dmin = Dн + EI = 92 + 0,036 = 92,036мм. Проверка: ТD = Dmax - Dmin = ES - EI = 92,09 – 92,036 =0,09- 0,036=0,054мм.
