Для заданного сопряжения определить: номинальный размер отверстия и вала; верхнее и нижнее отклонения отверстия и вала; предельные размеры отверстия и вала, допуск на отверстие и вал; предельные зазоры или натяги; средний зазор или натяг, допуск посадки. (Решение → 639)
Заказ №39301

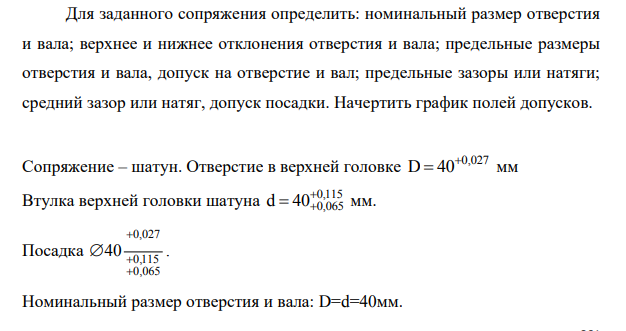

Для заданного сопряжения определить: номинальный размер отверстия и вала; верхнее и нижнее отклонения отверстия и вала; предельные размеры отверстия и вала, допуск на отверстие и вал; предельные зазоры или натяги; средний зазор или натяг, допуск посадки. Начертить график полей допусков. Сопряжение – шатун. Отверстие в верхней головке 0,027 D 40 мм Втулка верхней головки шатуна 0,115 0,065 d 40 мм. Посадка 0,027 0,115 0,065 40 . Номинальный размер отверстия и вала: D=d=40мм

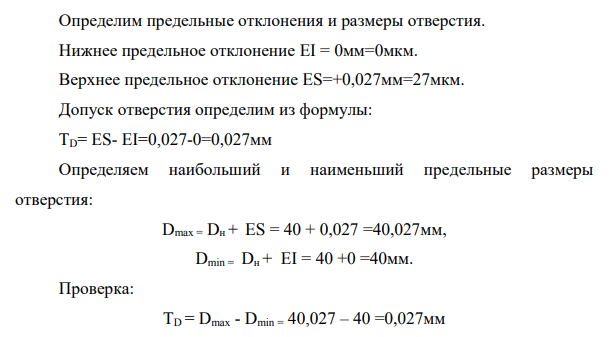

Определяем наибольший и наименьший предельные размеры отверстия: Dmax = Dн + ES = 40 + 0,027 =40,027мм, Dmin = Dн + EI = 40 +0 =40мм. Проверка: ТD = Dmax - Dmin = 40,027 – 40 =0,027мм Определим предельные отклонения и размеры вала. Верхнее предельное отклонение es=+0,115мм=+115мкм. Нижнее предельное отклонение ei = +0,065мм=+65мкм. Допуск вала определим по формуле: Тd= es - ei=0,115-0,065=0,050мм Определяем наибольший и наименьший предельные размеры вала. dmax = dн + es = 40+0,115 = 40,115мм dmin = dн + ei = 40+0,065 = 40,065мм Проверка: Тd= dmax - dmin = 40,115 - 40,065 =0,050мм
