РАСЧЕТ И ВЫБОР ПОСАДКИ С ЗАЗОРОМ 2.1 Определить оптимальный и расчетный зазоры. 2.2 Выбрать стандартную посадку и проверить ее на обеспечение жидкостного трения. (Решение → 641)

Заказ №39301

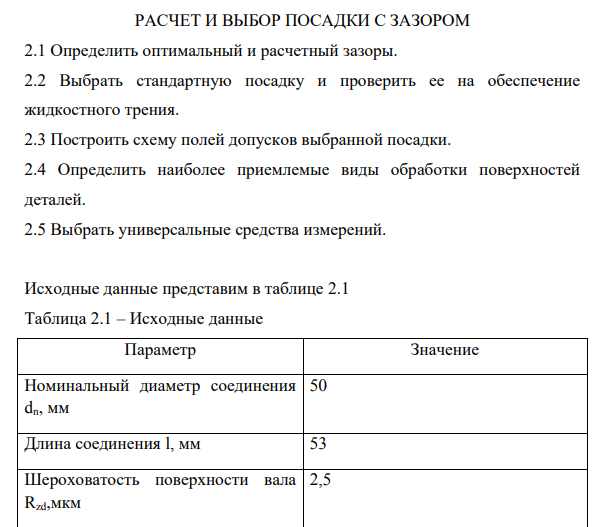

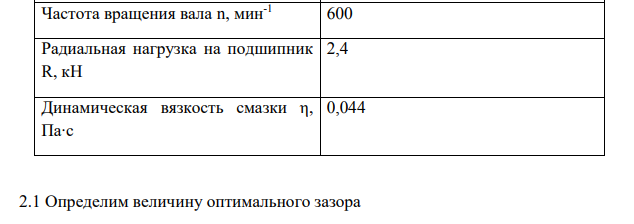

РАСЧЕТ И ВЫБОР ПОСАДКИ С ЗАЗОРОМ 2.1 Определить оптимальный и расчетный зазоры. 2.2 Выбрать стандартную посадку и проверить ее на обеспечение жидкостного трения. 2.3 Построить схему полей допусков выбранной посадки. 2.4 Определить наиболее приемлемые виды обработки поверхностей деталей. 2.5 Выбрать универсальные средства измерений. Исходные данные представим в таблице 2.1 Таблица 2.1 – Исходные данные Параметр Значение Номинальный диаметр соединения dn, мм 50 Длина соединения l, мм 53 Шероховатость поверхности вала Rzd,мкм 2,5 Шероховатость поверхности отверстия RzD,мкм 4,0 Частота вращения вала n, мин-1 600 Радиальная нагрузка на подшипник R, кН 2,4 Динамическая вязкость смазки η, Па∙с 0,044

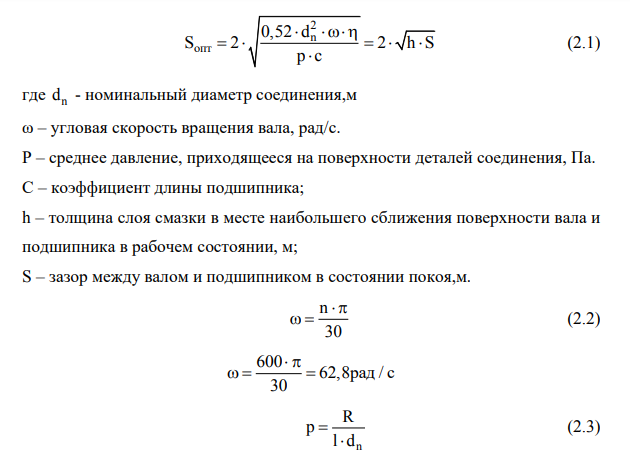

2.1 Определим величину оптимального зазора 852 2 n опт 0,52 d S 2 2 h S p c          (2.1) где n d - номинальный диаметр соединения,м ω – угловая скорость вращения вала, рад/с. Р – среднее давление, приходящееся на поверхности деталей соединения, Па. С – коэффициент длины подшипника; h – толщина слоя смазки в месте наибольшего сближения поверхности вала и подшипника в рабочем состоянии, м; S – зазор между валом и подшипником в состоянии покоя,м. n 30    (2.2) 600 62,8рад / с 30      n R p l d   (2.3) 3 6 3 3 2,4 10 p 905660Па 0,906 10 Па 53 10 50 10           d l с l   (2.4) 50 53 с 1,94 53    Оптимальный зазор 2 6 опт 6 0,52 0,05 62,8 0,044 S 2 90 10 м 90мкм 0,906 10 1,94            Определяем расчетный зазор: S S 1,4 R R расч опт zd zD       (2.5) S 90 1,4 2,5 4 расч       =80,9мкм 2.2 Условие выбора посадки 853 S S min mГОСТ расч   (2.6) SmГОСТ - средний зазор выбранной стандартной посадки. max ГОСТ min ГОСТ mГОСТ S S S 2   (2.7) Smax ГОСТ и Smin ГОСТ - наибольший и наименьший зазор выбранной стандартной посадки. Из ряда предпочтительных и рекомендуемых стандартных посадок выберем посадку в системе отверстия. Наиболее полно условию выбора удовлетворяет посадка     0,025 0,050 0,089 Н7 50 e8     . Параметры посадки: Smax ГОСТ =114мкм; Smin ГОСТ =50мкм; mГОСТ 114 50 S 82 2    мкм. Посадка считается правильно выбранной, если при наиболее неблагоприятных условиях работы соединения будет обеспечено жидкостное трение, выполняется условие:    2 mГОСТ min zd zD max ГОСТ zd zD S h R R 4 S 1,4 R R        (2.8) Проверим посадку ø50Н7/e8:    2 min 82 h 13,65 4 114 1,4 2,5 4,0       2,5 4,0  =6,5мкм 13,65мкм>6,5мкм Условие выполняется, посадка выбрана верно.
