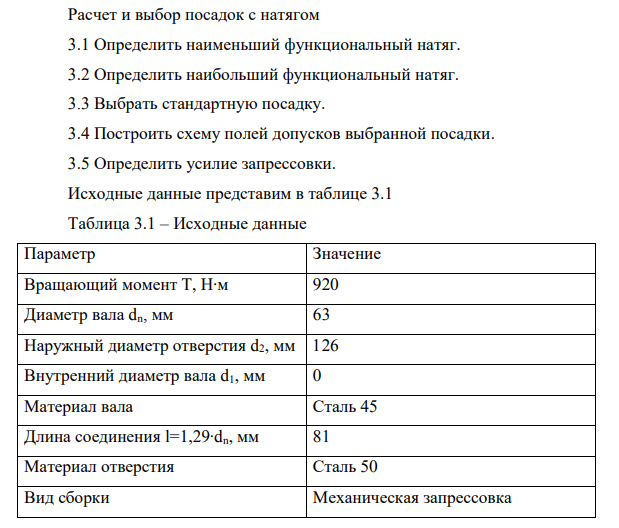

Расчет и выбор посадок с натягом 3.1 Определить наименьший функциональный натяг. 3.2 Определить наибольший функциональный натяг. 3.3 Выбрать стандартную посадку. 3.4 Построить схему полей допусков выбранной посадки. 3.5 Определить усилие запрессовки. Исходные данные представим в таблице 3.1 Таблица 3.1 – Исходные данные Параметр Значение Вращающий момент Т, Н∙м 920 Диаметр вала dn, мм 63 Наружный диаметр отверстия d2, мм 126 Внутренний диаметр вала d1, мм 0 Материал вала Сталь 45 Длина соединения l=1,29∙dn, мм 81 Материал отверстия Сталь 50 Вид сборки Механическая запрессовка

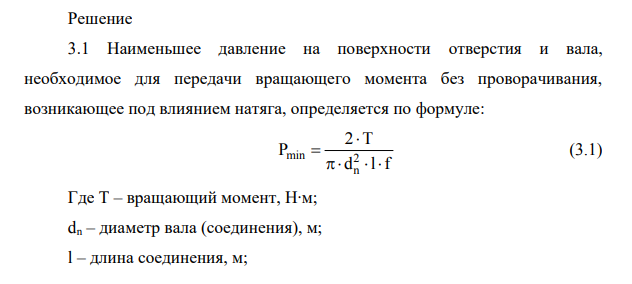

Решение 3.1 Наименьшее давление на поверхности отверстия и вала, необходимое для передачи вращающего момента без проворачивания, возникающее под влиянием натяга, определяется по формуле: min 2 n 2 T P d l f      (3.1) Где Т – вращающий момент, Н∙м; dn – диаметр вала (соединения), м; l – длина соединения, м; 857 f – коэффициент трения в начальный момент сдвига при относительном вращении деталей, при механической запрессовке стальных деталей f=0,085. 6 min 2 2 920 P 21,4 10 Па 21,4МПа 0,063 0,081 0,085         Наименьший расчетный натяг, при котором на контактирующих поверхностях возникает наименьшее давление, находится по формуле: d D min расч min n d D C C N p d E E           , (3.2) Где Cd и CD – коэффициенты Лямэ; ED и Ed – модули упругости материалов охватываемой и охватывающей детали, Е=2∙1011Па; 2 1 n d d 2 1 n d 1 d C d 1 d                  , (3.3) 2 n 2 D D 2 n 2 d 1 d C d 1 d                  , (3.4) где d и D – коэффициенты Пуассона, соответственно для охватываемой и охватывающей деталей, =0,3. 2 d 2 0 1 63 C 0,3 0,7 0 1 63                  , 2 D 2 63 1 126 C 0,3 1,97 63 1 126                  . 6 6 min расч 11 11 0,7 1,97 N 21,4 10 0,063 18 10 м 18мкм
