Расчет геометрических параметров резьбового соединения с метрической резьбой.

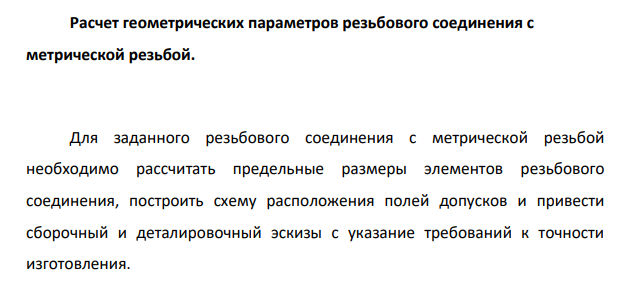

Для заданного резьбового соединения с метрической резьбой необходимо рассчитать предельные размеры элементов резьбового соединения, построить схему расположения полей допусков и привести сборочный и деталировочный эскизы с указание требований к точности изготовления. 794 Дано: наружный диаметр резьбы D=24 мм, шаг резьбы P=1,5 мм и обозначение посадки соединения – 6H/6е.

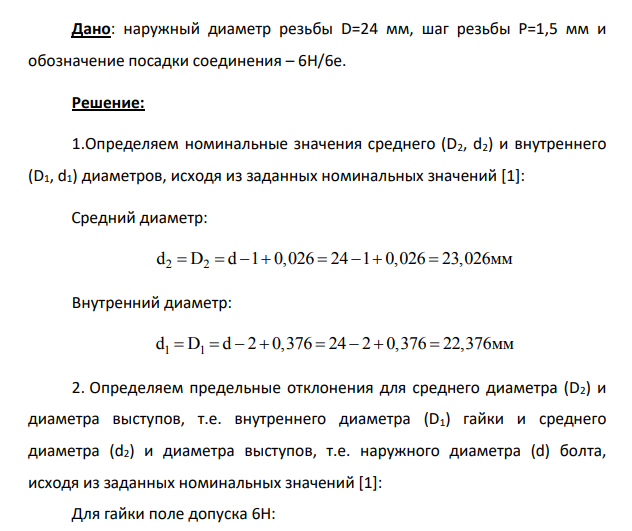

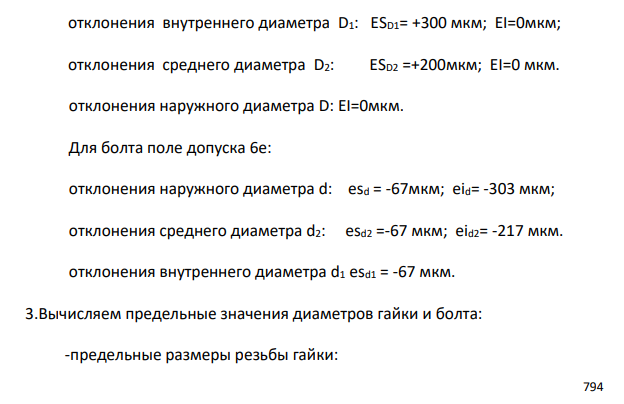

Решение: 1.Определяем номинальные значения среднего (D2, d2) и внутреннего (D1, d1) диаметров, исходя из заданных номинальных значений [1]: Средний диаметр: 2 2 d D d 1 0,026 24 1 0,026 23,026 мм Внутренний диаметр: 1 1 d D d 2 0,376 24 2 0,376 22,376 мм 2. Определяем предельные отклонения для среднего диаметра (D2) и диаметра выступов, т.е. внутреннего диаметра (D1) гайки и среднего диаметра (d2) и диаметра выступов, т.е. наружного диаметра (d) болта, исходя из заданных номинальных значений [1]: Для гайки поле допуска 6Н: отклонения внутреннего диаметра D1: ESD1= +300 мкм; EI=0мкм; отклонения среднего диаметра D2: ESD2 =+200мкм; EI=0 мкм. отклонения наружного диаметра D: EI=0мкм. Для болта поле допуска 6е: отклонения наружного диаметра d: esd = -67мкм; eid= -303 мкм; отклонения среднего диаметра d2: esd2 =-67 мкм; eid2= -217 мкм. отклонения внутреннего диаметра d1 esd1 = -67 мкм
