Графическое построение полей допусков и посадок (Решение → 660)
Заказ №39301

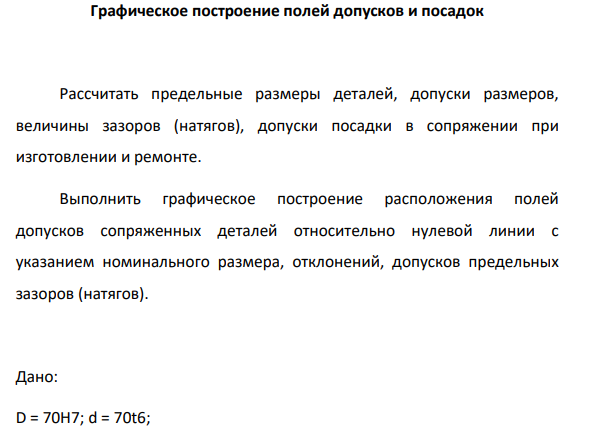

Графическое построение полей допусков и посадок Рассчитать предельные размеры деталей, допуски размеров, величины зазоров (натягов), допуски посадки в сопряжении при изготовлении и ремонте. Выполнить графическое построение расположения полей допусков сопряженных деталей относительно нулевой линии с указанием номинального размера, отклонений, допусков предельных зазоров (натягов). Дано: D = 70H7; d = 70t6;

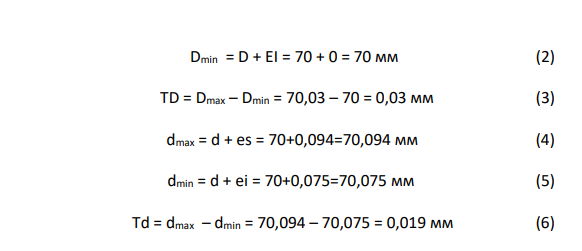

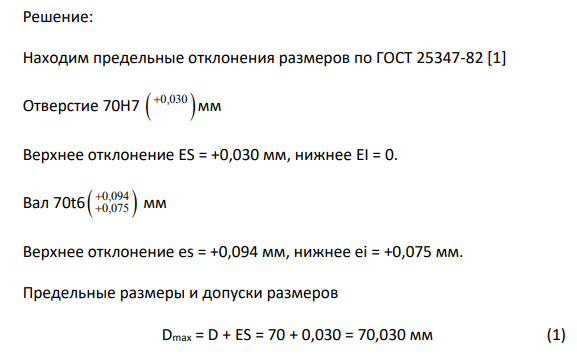

Решение: Находим предельные отклонения размеров по ГОСТ 25347-82 [1] Отверстие 70H7 0,030 мм Верхнее отклонение ES = +0,030 мм, нижнее EI = 0. Вал 70t6 0,094 0,075 мм Верхнее отклонение es = +0,094 мм, нижнее ei = +0,075 мм. Предельные размеры и допуски размеров Dmax = D + ES = 70 + 0,030 = 70,030 мм (1) 780 Dmin = D + EI = 70 + 0 = 70 мм (2) TD = Dmax – Dmin = 70,03 – 70 = 0,03 мм (3) dmax = d + es = 70+0,094=70,094 мм (4) dmin = d + ei = 70+0,075=70,075 мм (5) Td = dmax – dmin = 70,094 – 70,075 = 0,019 мм (6)
