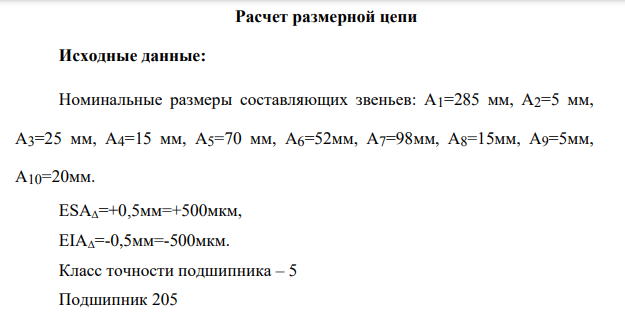

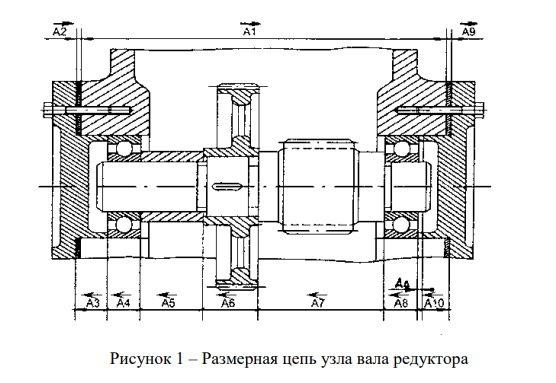

Расчет размерной цепи Исходные данные: Номинальные размеры составляющих звеньев: А1=285 мм, А2=5 мм, А3=25 мм, А4=15 мм, А5=70 мм, А6=52мм, А7=98мм, А8=15мм, А9=5мм, А10=20мм. ESАΔ=+0,5мм=+500мкм, EIАΔ=-0,5мм=-500мкм. Класс точности подшипника – 5 Подшипник 205 (Решение → 666)
Заказ №39301
Расчет размерной цепи Исходные данные: Номинальные размеры составляющих звеньев: А1=285 мм, А2=5 мм, А3=25 мм, А4=15 мм, А5=70 мм, А6=52мм, А7=98мм, А8=15мм, А9=5мм, А10=20мм. ESАΔ=+0,5мм=+500мкм, EIАΔ=-0,5мм=-500мкм. Класс точности подшипника – 5 Подшипник 205

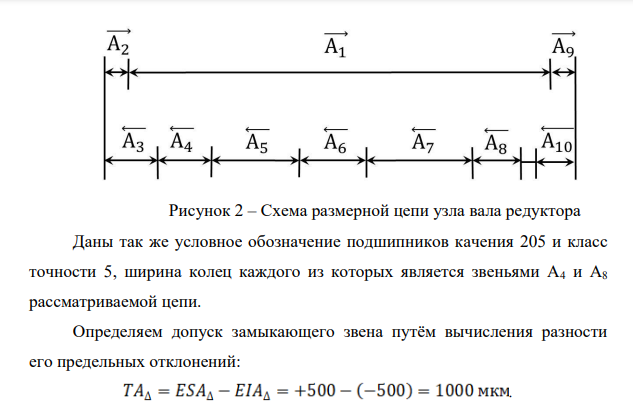

Даны так же условное обозначение подшипников качения 205 и класс точности 5, ширина колец каждого из которых является звеньями А4 и А8 рассматриваемой цепи. Определяем допуск замыкающего звена путём вычисления разности его предельных отклонений: . Основные присоединительные размеры подшипника: D=52 мм, d=25мм и B=15мм, поэтому эти допуски сразу вычитают из допуска замыкающего звена. Предельные отклонения звеньев А4 и А8 (ширина кольца B): ESA4=ESA8=0; EIA4=EIA8= - 120мкм. Величина допуска на ширины колец подшипника: . Допуск замыкающего звена за вычетом допусков колец подшипников, составляет: . Количество a единиц допуска определяем по формуле: . Получаем: 745 . Ближайшее к вычисленному значению 58 находится между a=40, что соответствует 9 квалитету и а=64, что соответствует 10 квалитету. Назначаем допуски по 9 квалитету точности.
