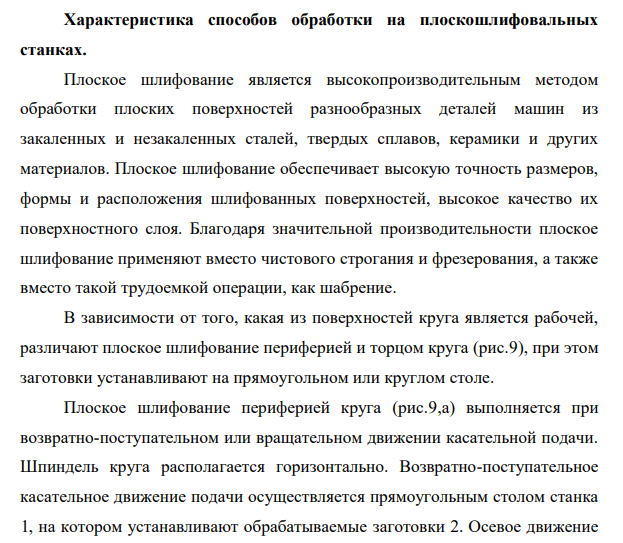

Характеристика способов обработки на плоскошлифовальных станках

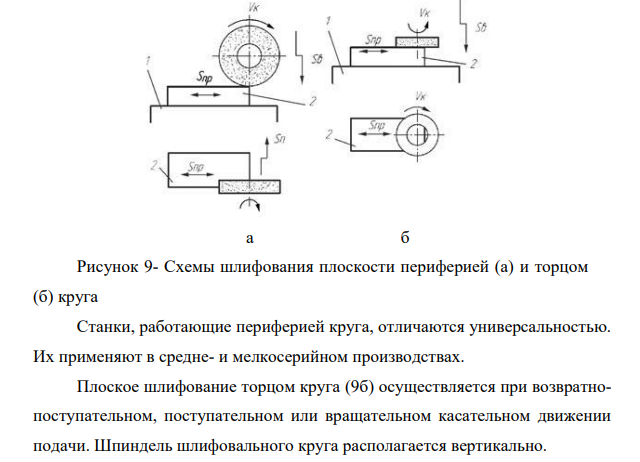

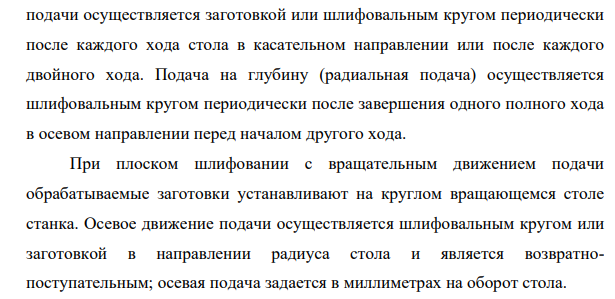

Плоское шлифование является высокопроизводительным методом обработки плоских поверхностей разнообразных деталей машин из закаленных и незакаленных сталей, твердых сплавов, керамики и других материалов. Плоское шлифование обеспечивает высокую точность размеров, формы и расположения шлифованных поверхностей, высокое качество их поверхностного слоя. Благодаря значительной производительности плоское шлифование применяют вместо чистового строгания и фрезерования, а также вместо такой трудоемкой операции, как шабрение. В зависимости от того, какая из поверхностей круга является рабочей, различают плоское шлифование периферией и торцом круга (рис.9), при этом заготовки устанавливают на прямоугольном или круглом столе. Плоское шлифование периферией круга (рис.9,а) выполняется при возвратно-поступательном или вращательном движении касательной подачи. Шпиндель круга располагается горизонтально. Возвратно-поступательное касательное движение подачи осуществляется прямоугольным столом станка 1, на котором устанавливают обрабатываемые заготовки 2. Осевое движение подачи осуществляется заготовкой или шлифовальным кругом периодически после каждого хода стола в касательном направлении или после каждого двойного хода. Подача на глубину (радиальная подача) осуществляется шлифовальным кругом периодически после завершения одного полного хода в осевом направлении перед началом другого хода. При плоском шлифовании с вращательным движением подачи обрабатываемые заготовки устанавливают на круглом вращающемся столе станка. Осевое движение подачи осуществляется шлифовальным кругом или заготовкой в направлении радиуса стола и является возвратнопоступательным; осевая подача задается в миллиметрах на оборот стола.
