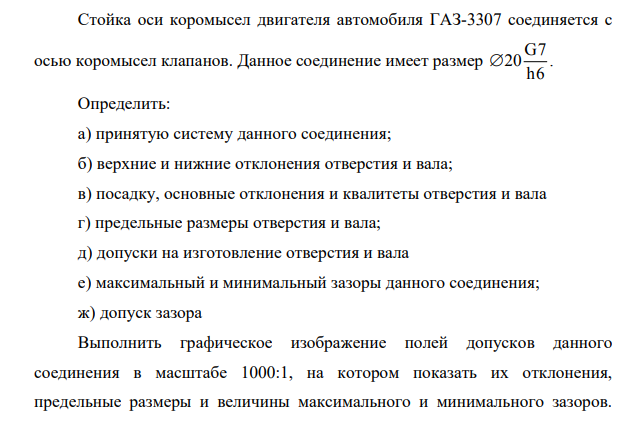

Стойка оси коромысел двигателя автомобиля ГАЗ-3307 соединяется с осью коромысел клапанов. Данное соединение имеет размер G7 20 h6  . Определить: а) принятую систему данного соединения; б) верхние и нижние отклонения отверстия и вала; в) посадку, основные отклонения и квалитеты отверстия и вала г) предельные размеры отверстия и вала; д) допуски на изготовление отверстия и вала е) максимальный и минимальный зазоры данного соединения; ж) допуск зазора Выполнить графическое изображение полей допусков данного соединения в масштабе 1000:1, на котором показать их отклонения, предельные размеры и величины максимального и минимального зазоров. 710 Выполнить рисунок с указанием буквенных обозначений полей допусков деталей и соединения на чертежах. Посадка стойки на ось клапана G7 20 h6

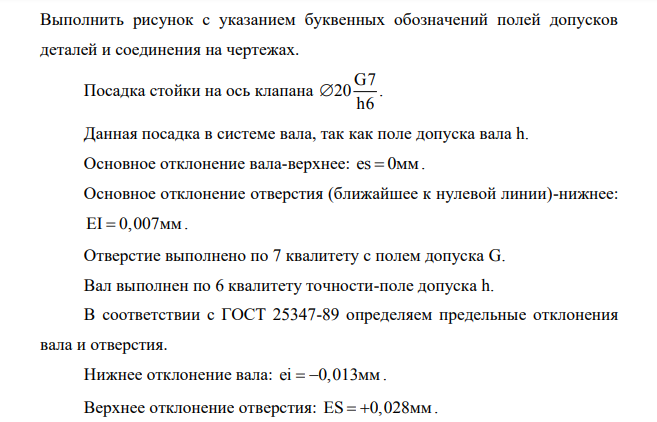

Данная посадка в системе вала, так как поле допуска вала h. Основное отклонение вала-верхнее: es 0  мм. Основное отклонение отверстия (ближайшее к нулевой линии)-нижнее: EI 0,007  мм. Отверстие выполнено по 7 квалитету с полем допуска G. Вал выполнен по 6 квалитету точности-поле допуска h. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение вала: ei 0,013   мм. Верхнее отклонение отверстия: ES 0,028   мм. Определяем наибольший и наименьший предельные размеры отверстия: Dmax = Dн + ES = 20 + 0,028 = 20,028мм, Dmin = Dн + EI = 20 + 0,007 = 20,007мм.
