Осуществить кинематическую наладку расточного станка с ЧПУ 2611Ф2 на чистовое фрезерование боковой грани детали и сверление двух отверстий на ней. Составить эскиз обработки или РТК. Составить уравнения кинематического баланса для движений, входящих в цикл обработки. (Решение → 669)
Заказ №39301

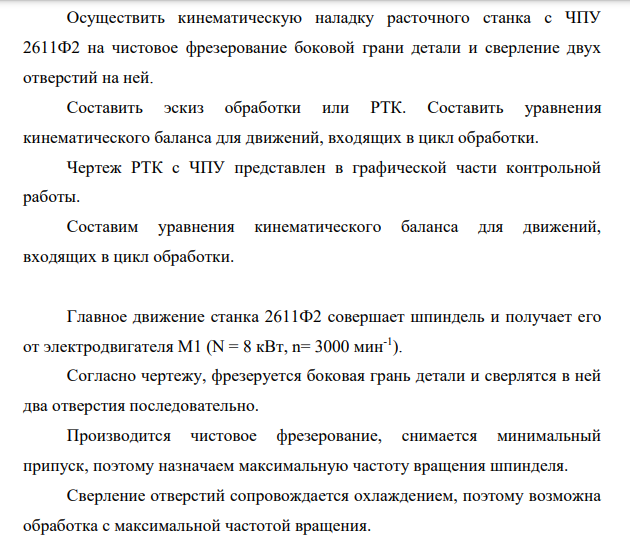

Осуществить кинематическую наладку расточного станка с ЧПУ 2611Ф2 на чистовое фрезерование боковой грани детали и сверление двух отверстий на ней. Составить эскиз обработки или РТК. Составить уравнения кинематического баланса для движений, входящих в цикл обработки. Чертеж РТК с ЧПУ представлен в графической части контрольной работы.
Составим уравнения кинематического баланса для движений, входящих в цикл обработки. Главное движение станка 2611Ф2 совершает шпиндель и получает его от электродвигателя M1 (N = 8 кВт, n= 3000 мин-1 ). Согласно чертежу, фрезеруется боковая грань детали и сверлятся в ней два отверстия последовательно. Производится чистовое фрезерование, снимается минимальный припуск, поэтому назначаем максимальную частоту вращения шпинделя. Сверление отверстий сопровождается охлаждением, поэтому возможна обработка с максимальной частотой вращения. 1 шп 39 33 60 n 3000 1250 мин 56 52 64 Вертикальное перемещение шпиндельная бабка получает от двигателя постоянного тока М3 (N = 2,35 кВт, n=900 мин-1 ). Ходовой винт с шагом Рх.в = 10 мм. Так как производится чистовое фрезерование на максимальных оборотах шпинделя, принимаем минимальную подачу вертикального перемещения шпинделя. Рабочие подачи происходят при включении электромагнитной муфты M3, тогда уравнение кинематической цепи для вертикальной подачи:
