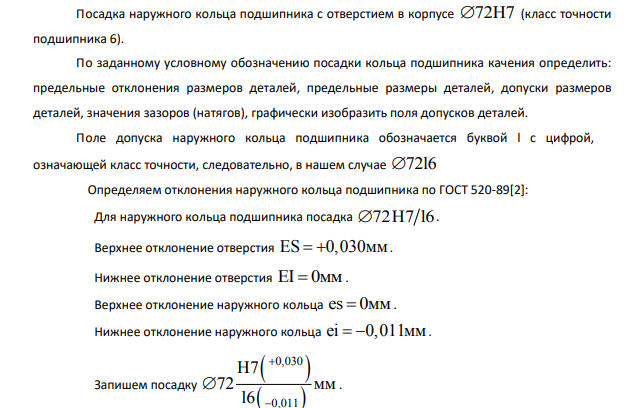

Посадка наружного кольца подшипника с отверстием в корпусе 72Н7 (класс точности подшипника 6). По заданному условному обозначению посадки кольца подшипника качения определить: предельные отклонения размеров деталей, предельные размеры деталей, допуски размеров деталей, значения зазоров (натягов), графически изобразить поля допусков деталей (Решение → 681)

Заказ №39301

Посадка наружного кольца подшипника с отверстием в корпусе 72Н7 (класс точности подшипника 6). По заданному условному обозначению посадки кольца подшипника качения определить: предельные отклонения размеров деталей, предельные размеры деталей, допуски размеров деталей, значения зазоров (натягов), графически изобразить поля допусков деталей

Поле допуска наружного кольца подшипника обозначается буквой l с цифрой, означающей класс точности, следовательно, в нашем случае 72l6 Определяем отклонения наружного кольца подшипника по ГОСТ 520-89[2]: Для наружного кольца подшипника посадка 72Н7 l6. Верхнее отклонение отверстия ES 0,030   мм. Нижнее отклонение отверстия EI 0  мм. Верхнее отклонение наружного кольца es 0  мм. Нижнее отклонение наружного кольца ei 0,011   мм. Запишем посадку     0,030 0,011 Н7
