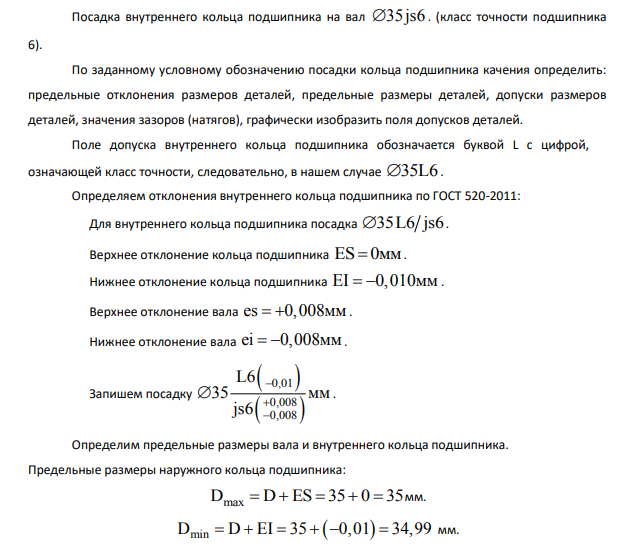

Посадка внутреннего кольца подшипника на вал 35js6 . (класс точности подшипника 6). По заданному условному обозначению посадки кольца подшипника качения определить: предельные отклонения размеров деталей, предельные размеры деталей, допуски размеров деталей, значения зазоров (натягов), графически изобразить поля допусков деталей.

Поле допуска внутреннего кольца подшипника обозначается буквой L с цифрой, означающей класс точности, следовательно, в нашем случае 35L6 . Определяем отклонения внутреннего кольца подшипника по ГОСТ 520-2011: Для внутреннего кольца подшипника посадка 35L6 js6. Верхнее отклонение кольца подшипника ES 0  мм. Нижнее отклонение кольца подшипника EI 0,010   мм . Верхнее отклонение вала es 0,008   мм. Нижнее отклонение вала ei 0,008   мм. Запишем посадку     0,01 0,008 0,008 L6 35 мм js6     . Определим предельные размеры вала и внутреннего кольца подшипника. Предельные размеры наружного кольца подшипника: D D ES 35 0 35 max      мм. D D EI 35 0,01 34,99 min         мм. Определяем допуск кольца подшипника: TD D D 35 34,99 0,01      max min мм. Предельные размеры вала: max d d es 35 0,008 35,008      мм. d d ei 35 0,008 34,992 min         мм
